Interruptor automático sumergible 2X313A trifásico 3F [35mm]

Modelo: MT3P2X313T110: 110°C; 120°C; 130°C

Interruptor automático sumergible trifásico de montaje de orificio de 35 mm usado para transformador de distribución trifásico inmerso en aceite de 225KVA/300KVA a 120/240 voltios

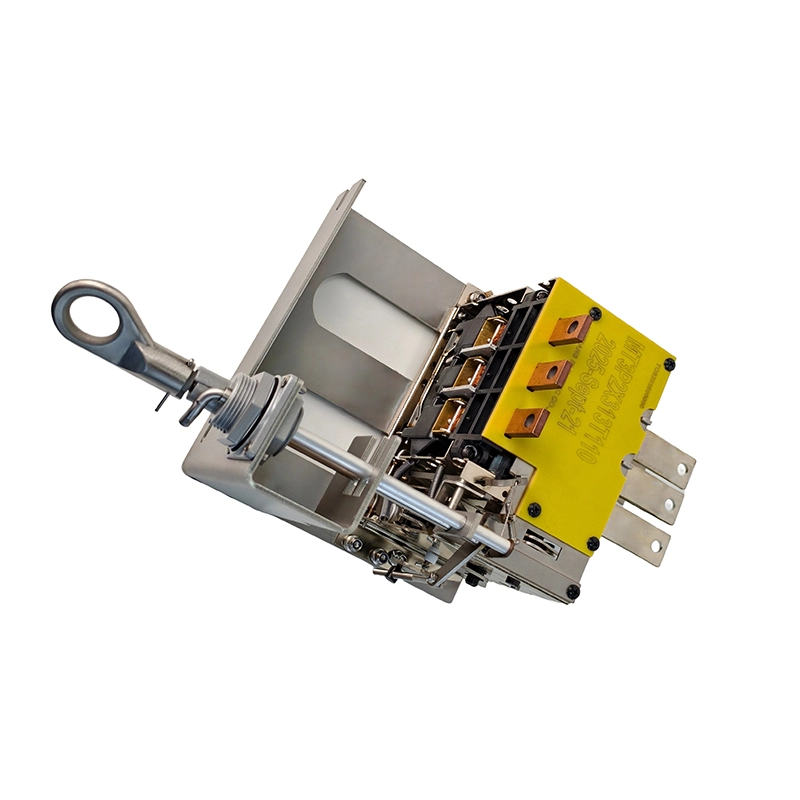

Interruptor automático sumergible en aceite trifásico 2X313A CSP 225KVA vista superior de la carcasa

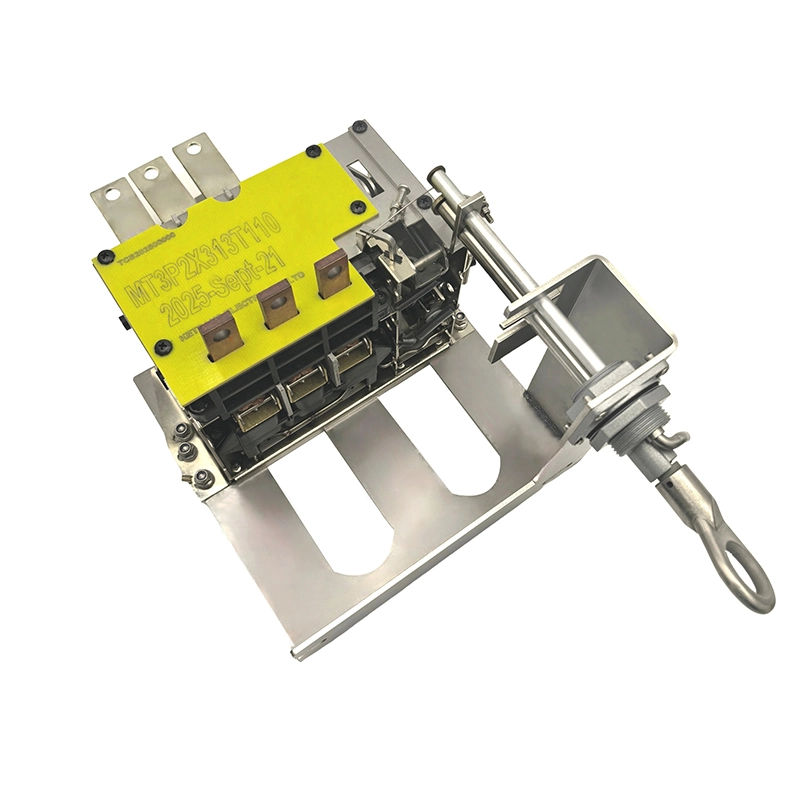

Cubierta superior del interruptor sumergible 2X313A CSP inmerso en aceite 225KVA

Sumergible 2X313A CSP trifásico interruptor inmerso en aceite de 225KVA unidad completa

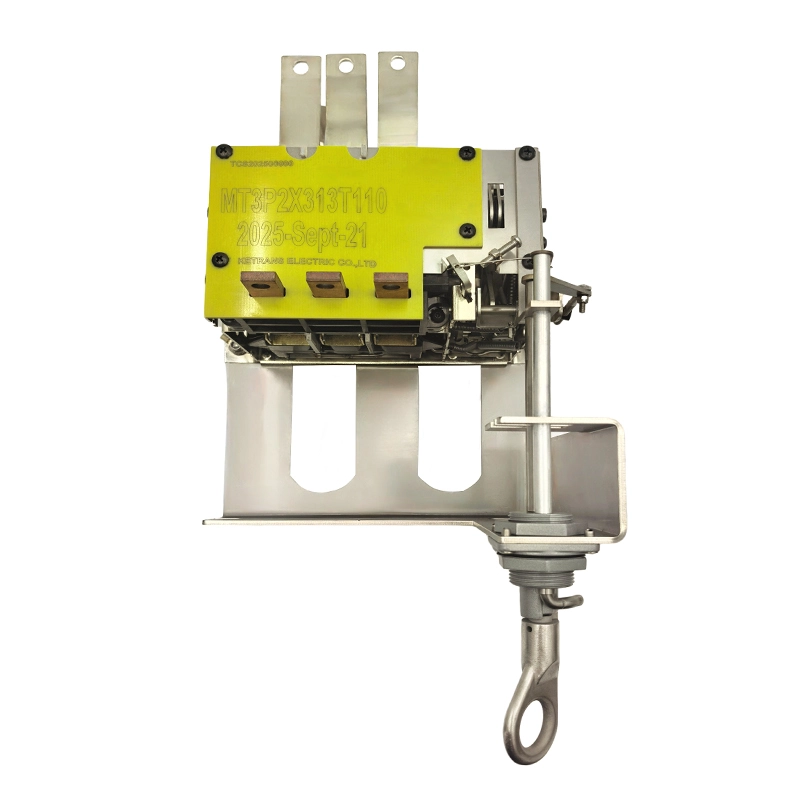

Construcción lateral del sumergible 2X313A CSP interruptor inmerso en aceite 225KVA

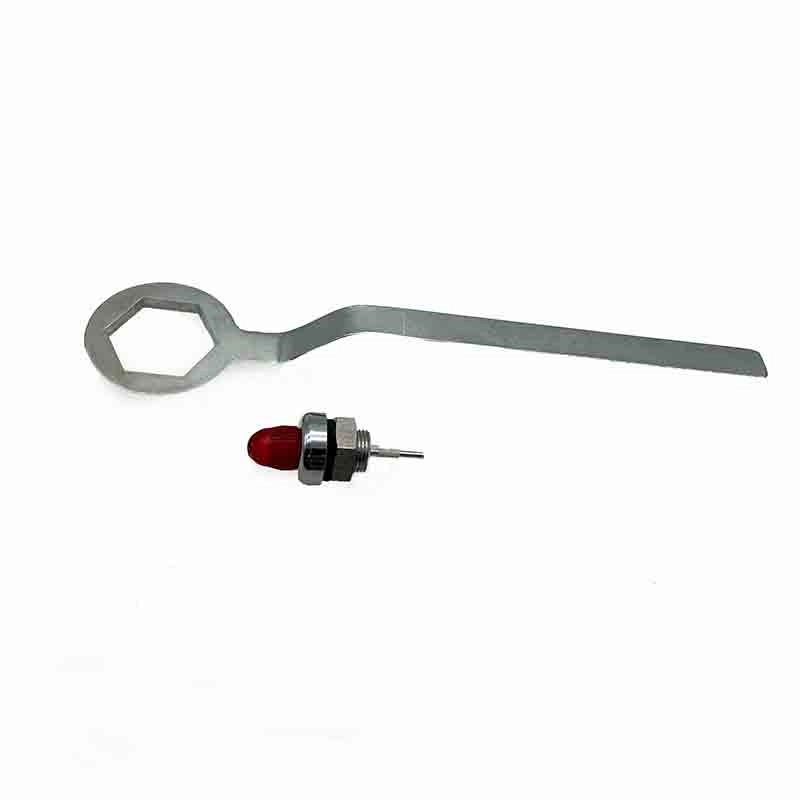

Llave de disparo y luz de señal del interruptor automático sumergible 2X313A CSP de 225KVA

Solicitar presupuesto

Baja pérdida, alta capacidad de interrupción

Reiniciando mecanismos y control de emergencia, fácil para Malntalnance

Certificación completa

Especificaciones

Modelo	MT3P2X313T110
Corriente nominal	626A
Para Transformer	225KVA
Voltaje nominal	208V/120V
Temperatura de disparo.	110°C, 120°C, 130°C
Fase	3º piso
Diámetro del orificio de montaje	35mm
Superficie de montaje	CURVADO/FLAT

Normas Dimensión del producto Vídeo y fotos Preguntas frecuentes

Normas

❖ Normas de referencia:

ANSI C 57.109-2018 (Revisión de lEEE Std c57.109-1993) Guía lEEE para transformadores inmersos en líquido por duración de corriente de fallo
Norma lEEE C37.91-2008, Guía lEEE para la protección de transformadores de potencia.
Norma IEEE C57.91-2011/IEEE C57.12.00-2015 /IEEE C57.12.90-2015
IEEE C37.13-2015 /IEEE C37.50-2018
IEC60947-2:2016 AMD1:2019 Parte 2: Interruptores automáticos.
PLN D30.002-2008 (Indonesia) Especificaciones para transformadores CSP

❶ Especificaciones y Hoja de Datos

Son disyuntores trifásicos, usados para transformadores trifásicos. Los interruptores automáticos se instalan en el bobinado secundario del transformador y se utilizan para protección contra sobrecarga y cortocircuitos.

Modelo	Actualidad (A)	Calificación (KVA)	Voltaje (V)	Luz de señalización	Interruptor de emergencia (sobrecarga)	Protección magnética	Resistencia (Ω) a 25°C 2 polos	Pérdida (W) a 85°C 2 polos
T3P2X313TXXX	626	225	208/120	Sí	Sí	Sí	UΩ	155
T3P2X313TXXX	626	225	208/120	Sí	Sí	Sí	UΩ	155
T3P2X420TXXX	840	300	208/120	Sí	Sí	Sí	UΩ	270
T3P2X420TXXX	840	300	208/120	Sí	Sí	Sí	UΩ	270

Nota:

3P42Txx, "3P" significa 3 polos, 2X313 significa, "TXXX" significa temperatura de disparo, por ejemplo "T120" significa que la temperatura de disparo es de 120°C, la temperatura puede ajustarse de 90 a 130 grados, con tolerancia /-10%,
Y hay una tolerancia del 10% a la resistencia y pérdida, tolerancia de emergencia: /-10%.

❷ Especificación eléctrica para todos los interruptores automáticos tipo aceite CSP

Voltaje máximo	Prueba de frecuencia de potencia (un minuto) 50/60HZ	Prueba de impulso de rayo	Resistencia al aislamiento (5000V)	Capacidad normal de interrupción
600V	≥10KV	30KV	≥5000MΩ	11KA~20KA

❸ Capacidad de Interrupción

Modelo	Actualidad (A)	Capacidad de Interrupción (KA)
T3P2X313TXXX	626	20KA
T3P2X313TXXX	626	20KA
T3P2X420TXXX	840	20KA

❹ Temperatura de disparo y aumento de temperatura bimetálica hacia el aceite

(Temperatura de disparo = Temperatura de disparo bimetal)

No.	Identificación bimetálica	Actualidad (I: A)	Factor de respuesta bimetálico en ampere (J: °C/A²)	Aumento de temperatura bimetálico al aceite (ΔT: °C)	Temperatura del aceite (a: °C)	Temperatura bimetálica (T: °C)
01	626	626	0.0000610	6.0	A	6.0 A
02	840	840	0.0000720	12.5	A	12.5 A

T: Temperatura bimetálica (°C)
ΔT: Aumento de temperatura bimetálico a aceite (°C)
A:temperatura del aceite (°C)
I: El flujo de corriente a través del bimetal se desconecta en (A)
J:Factor de respuesta de amperios bimetálicos en (J:°C /A²)
ΔT=I²*J
T= ΔT To
Nota: Cuando la temperatura del bimetal alcanza la temperatura de disparo del interruptor, el interruptor se dispara.

Dimensión del producto

Resumen de las Dimensiones Clave

Los siguientes dibujos muestran solo dimensiones parciales del producto.
Para obtener el conjunto completo de planos de ingeniería o especificaciones completas, por favor contáctanos en [📪nancywang@ketranele.com].
Vídeo y fotos

Vídeo de instalación

Aplicación
Preguntas frecuentes

P1: ¿Qué es un interruptor automático CSP subterráneo inmerso en petróleo?

R1: Es un dispositivo de protección de baja tensión instalado en transformadores subterráneos o de baja tensión, utilizado para controlar y proteger el circuito secundario del transformador.

P2: ¿Cuáles son sus funciones principales?

R2:Desconecta automáticamente el circuito de baja tensión en caso de sobrecarga o cortocircuito para proteger el transformador y el equipo conectado.

P3: ¿Cuáles son las ventajas de un interruptor CSP subterráneo?

R3:El diseño inmerso en aceite proporciona un excelente aislamiento, alta fiabilidad y funcionamiento sin mantenimiento, adecuado para entornos sellados o subterráneos.

P4: ¿Se puede personalizar para diferentes tipos de transformadores?

R4: Sí, existen modelos personalizados para transformadores subterráneos monofásicos o trifásicos con diversas capacidades.
