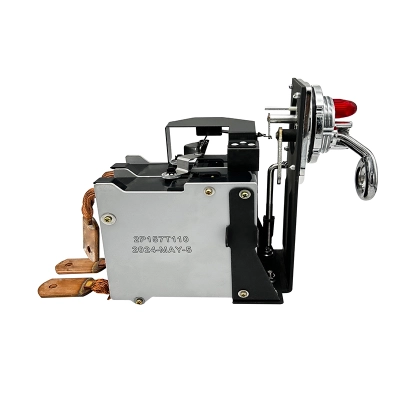

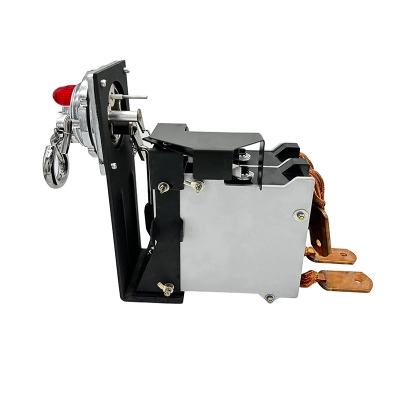

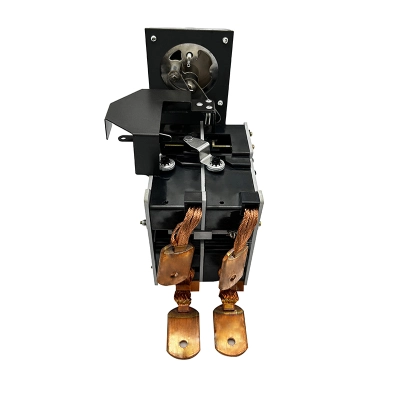

Interruptor automático monofásico 157 [57,4mm]
- Modelo: 2P157T110
- 110°C
- 120°C
- 130°C
Interruptores automáticos monofásicos de orificio de montaje de 57,4 mm, usados para transformadores de distribución monofásicos inmersos en aceite. El interruptor automático CSP se instala en el bobinado secundario del transformador y se utiliza para protección contra sobrecarga y cortocircuitos.
Baja pérdida, alta capacidad de interrupción
Reiniciando mecanismos y control de emergencia, fácil para Malntalnance
Certificación completa
Especificaciones
| Modelo | 2P157T110 |
| Corriente nominal | 157A |
| Para Transformer | 37,5KVA/75KVA |
| Voltaje nominal | 240V/480V |
| Temperatura de disparo. | 110°C, 120°C, 130°C |
| Fase | 1F |
| Diámetro del orificio de montaje | 57,4 mm |
-
Normas
❖ Normas de referencia:
- ANSI C 57.109-2018 (Revisión de lEEE Std c57.109-1993) Guía lEEE para transformador inmerso en liguid.
- Duración de la corriente de fallo directo.
- Norma lEEE C37.91-2008, Guía lEEE para la protección de transformadores de potencia.
- Norma lEEE C57.91-2011/IEEE C57.12.00-2015 /EEE C57.12.90-2015.
- IEEE C37.13-2015 /EEE C37.50-2018.
- IEC60947-2:2016 AMD1:2019 Parte 2: Interruptores automáticos.
- PLN D30.002-2008 (Indonesia) Especificación para transformadores CSP.
❶ Especificaciones y Hoja de Datos
Son interruptores automáticos monofásicos, utilizados para transformadores monofásicos. El interruptor automático se instala en el bobinado secundario del transformador y se utiliza para protección contra sobrecarga y cortocircuitos.
Modelo Actualidad (A) Calificación (KVA) Voltaje (V) Luz de señalización Interruptor de emergencia (sobrecarga) Protección magnética Resistencia (Ω) a 25°C 2 polos Pérdida (W) a 85°C 2 polos 2P21TXXX 21 5 240 Sí Sí No 3800 2.1 10 480 2P42TXXX 42 10 240 Sí Sí No 3200 2.1 2P63TXXX 63 15 240 Sí Sí No 2100 10 2P105TXXX 105 25 240 Sí Sí No 900 12 50 480 2P157TXXX 157 37.5 240 Sí Sí Sí 800 24 75 280 2P210TXXX 210 50 240 Sí Sí Sí 750 41 100 280 2P313TXXX 313 75 240 Sí Sí Sí 500 60 150 480 2P420TXXX 420 100 240 Sí Sí Sí 450 98 200 480 Nota:
- 2P42TXX → "2P" significa 2 polos, "42" es corriente, "TXXX" significa temperatura de disparo.
- Ejemplo: "T120" significa que la temperatura del disparo es de 120°C.
- La temperatura puede ajustarse de 90 a 130 grados, con una tolerancia del ±10%.
- Existe una tolerancia del ±10% a la resistencia y pérdidas, tolerancia de emergencia: ±10%.
❷ Especificación eléctrica para todos los interruptores automáticos tipo aceite CSP
Voltaje máximo Prueba de frecuencia de potencia
(un minuto) 50/60HZPrueba de impulso de rayo Resistencia al aislamiento (5000V) Capacidad normal de interrupción 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ Capacidad de Interrupción
Modelo Actualidad (A) Capacidad de Interrupción (KA) 2P42TXXX 42 11 2P63TXXX 63 11 2P105TXXX 105 11 2P157TXXX 157 11 2P210TXXX 210 11 2P313TXXX 313 20 2P420TXXX 420 20 ❹ Temperatura de disparo y aumento de temperatura bimetálica hacia el aceite
(Temperatura de disparo = Temperatura de disparo bimetal)
No. Identificación bimetálica Actualidad (I: A) Factor de respuesta bimetálico en ampere (J: °C/A²) Aumento de temperatura bimetálico al aceite (ΔT: °C) Temperatura del aceite (a: °C) Temperatura bimetálica (T: °C) 01 21 21 0.0125000 5.5 A 5.5 A 02 42 42 0.0040000 7.1 A 7.1 A 03 63 63 0.0019904 7.9 A 7.9 A 04 105 105 0.0008114 9.5 A 9.5 A 05 157 157 0.0002000 4.9 A 4.9 Hasta 06 210 210 0.0001120 4.9 A 4.9 Hasta 07 313 313 0.0000610 6.0 A 6.0 A 08 420 420 0.0000720 12.5 A 12.5 A 09 433 433 0.0000720 13.5 A 13.5 To T: Temperatura bimetálica (°C)
ΔT: Aumento de temperatura bimetálico a aceite (°C)
A:temperatura del aceite (°C)
I: El flujo de corriente a través del bimetal se desconecta en (A)
J:Factor de respuesta de amperios bimetálicos en (J:°C /A²)
ΔT=I2*J
T= ΔT To
Nota: Cuando la temperatura del bimetal alcanza la temperatura de disparo del interruptor, el interruptor se dispara. -
Dimensión del producto
Resumen de las Dimensiones Clave
Los siguientes dibujos muestran solo dimensiones parciales del producto.
Para obtener el conjunto completo de planos de ingeniería o especificaciones completas, por favor contáctanos en [📪nancywang@ketranele.com].
Calienta las puntas antes de usarlas
Gracias por utilizar nuestros interruptores automáticos tipo CSp; cuando recibas interruptores, por favor infórmate con los siguientes consejos:
❶ Si necesitas poner los interruptores automáticos en el horno seco para el proceso de secado, por favor asegúrate de quitar la cubierta de la lámpara; Bombilla de lámpara y anillo de sellado antes de meterlos en horno seco.
❷ Después de un proceso de secado prolongado, puede que algunos interruptores sean difíciles de abrir y cerrar, puedes simplemente poner un poco de aceite para transformadores en los interruptores y funcionará bien de nuevo.
-
Vídeo y fotos
Vídeo de instalación
Aplicación
-
Preguntas frecuentes
P1: ¿Cómo funciona un interruptor automático CSP?
R1: Función de protección contra sobrecorriente: Cuando la corriente supera la capacidad nominal, el mecanismo de disparo térmico-magnético detecta sobrecargas o cortocircuitos. Desconecta automáticamente el circuito, evitando el sobrecalentamiento del conductor o fallos del equipo.
P2: ¿Cómo instalar un interruptor automático CSP en la pared del depósito del transformador?
R2: Los interruptores automáticos inmersos en aceite proporcionan mejor refrigeración, aislamiento y resistencia a entornos exteriores, lo que los hace ideales para lugares remotos o hostiles. Se prefieren los tipos de vacío para aplicaciones de conmutación en interiores o de alta frecuencia.
P3: ¿Ofrecéis servicios OEM/ODM?
R3: Se recomienda la toma rutinaria de muestras de aceite y la inspección mecánica cada 3–5 años; En operación normal, los requisitos de mantenimiento son mínimos.
P4: ¿Cuál es el tiempo típico de entrega para los pedidos?
R4: Los modelos estándar están disponibles en stock; Los pedidos personalizados suelen requerir entre 3 y 4 semanas.
