El parador de sobretensiones de baja tensión para sistemas eléctricos --- fiable, seguro y rápido
El paratensiones de bajo tensión adopta como componentes principales MOV de alto rendimiento certificado UL, con alta capacidad de descarga contra sobretensiones y nivel de protección de bajo voltaje. Puede suprimir eficazmente el sobrevoltaje transitorio en la línea eléctrica causado por rayos y otras fuentes eléctricas.
Características principales
- Tiempo de respuesta ultrarrápido (nanosegundos)
- Bajo voltaje residual con protección estable
- Conforme con UL1449 4º, IEEE Std C62.11™
Aplicaciones
Diseñado para la protección lateral de baja tensión del transformador en los bujes secundarios del transformador de distribución, frente al riesgo de efectos perjudiciales de sobretensiones transitorias, para asegurar el funcionamiento fluido del transformador.
-

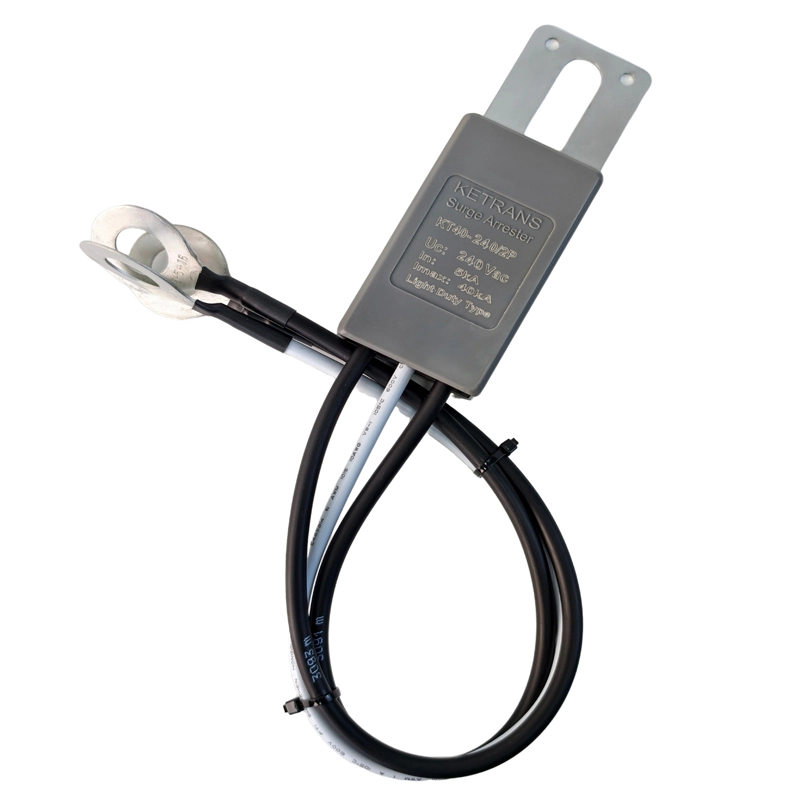

Arrestador monofásico de 240V- Modelo No.: KT40-240/2P
- Sistema de alimentación: 120/240Vac (fase dividida)
- MOCV: 420V (460V como opción)
Más información -

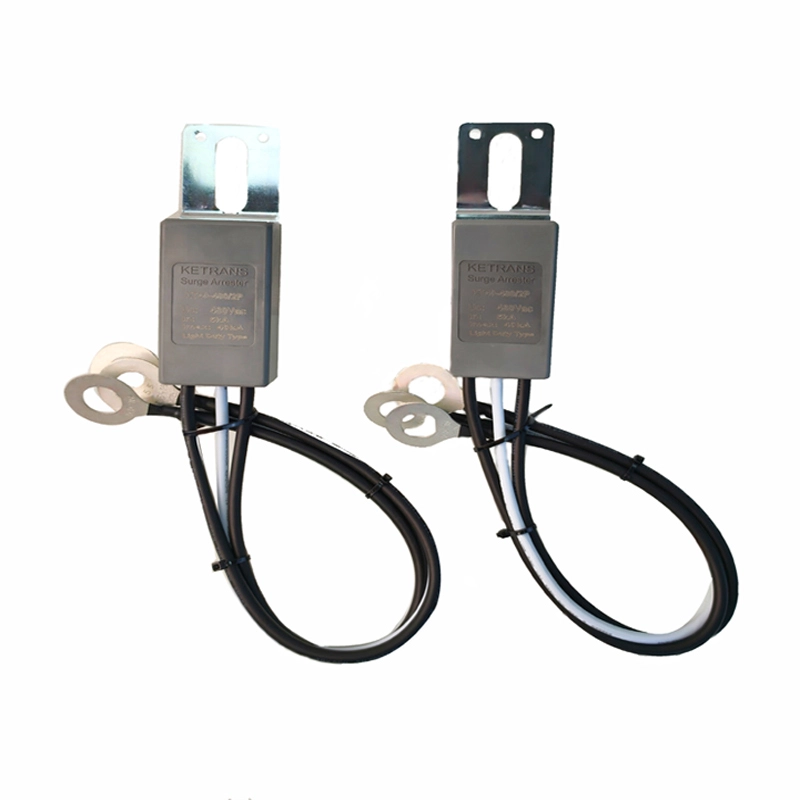

Amortiguador monofásico de 480V- Modelo nº: KT40-480V/2P
- Sistema de alimentación: 240/480V (fase dividida)
- MOCV: 550Vac
Más información -

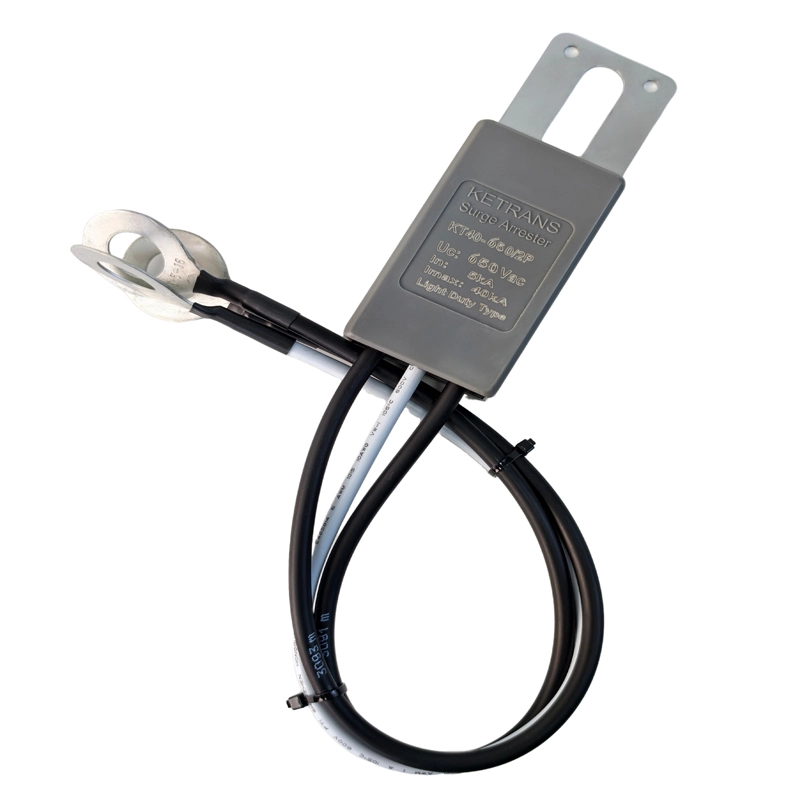

Arrestador monofásico de 650V- Modelo nº: KT40-277/S
- Sistema eléctrico: 277Vac (monofásico
- MOCV: 650 Vac
Más información
Principio de funcionamiento
Estos arrestadores utilizan varistores de óxido de zinc (ZnO) que cambian rápidamente la resistencia durante los episodios de sobretensiones. Cuando ocurre una sobretensión, el varistor conduce al instante, desviando el exceso de corriente a tierra y sujetando el voltaje a un nivel seguro.
Instalación y precauciones
- Instala en la entrada del sistema o en la barra colectora del cuadro de distribución.
- Asegúrate de una resistencia a tierra ≤10Ω y una longitud mínima de cableado.
- Coordina con interruptores automáticos para protección total.
- Inspecciona regularmente el estado de los desconectores y reemplaza las unidades dañadas
Guía de selección
- Los parámetros clave para la selección incluyen:
- tensión nominal (Un),
- tensión máxima continua de funcionamiento (Uc),
- corriente de descarga nominal (In),
- corriente máxima de descarga (Imax),
- modo de protección,
- Condiciones medioambientales.
Preguntas frecuentes
P1: ¿Cuáles son los requisitos de puesta a tierra al instalar un para-sobretensiones monofásico de baja tensión?
R1: La conexión a tierra debe ser firme y fiable, y la resistencia a tierra generalmente debe no superar 4Ω. Se debe usar un cable de tierra con una sección transversal suficiente, normalmente un cable de núcleo de cobre de no menos de 6mm², y el cable de tierra debe ser lo más corto y recto posible para reducir la resistencia y inductancia a la toma de tierra.
P2: ¿Cómo comprobar la corriente de fuga de un parador de sobretensiones monofásico de baja tensión?
R2: Se puede usar un analizador portátil de corriente de fuga para la medición. En circunstancias normales, la corriente de fuga debería estar por debajo de 1mA. Si supera los 2mA, puede indicar que el paraguatensiones tiene una posible avería y necesita una inspección o reemplazo adicional.
P3: ¿Cuál es la diferencia entre el voltaje máximo continuo de funcionamiento (Uc) y el voltaje nominal?
A3: El voltaje nominal es el voltaje efectivo máximo que el paratensiones puede soportar durante mucho tiempo, mientras que el voltaje máximo de funcionamiento continuo (Uc) es el voltaje máximo al que el paratensiones puede funcionar de forma continua sin exceder este voltaje. La Uc suele ser ligeramente superior al voltaje nominal. Para sistemas de 480V, el Uc de los paratensiones puede generalmente ser de 510V o superior.
