Interruptor automático sumergible 105 monofásico 1F [35mm]

Modelo: M2P105T110: 110°C; 120°C; 130°C

Interruptor automático monofásico monofásico de montaje de orificio de 57,4 mm usado para transformador monofásico de aceite de 5-100 KVA a 120/240 voltios

Detalle de la placa de identificación lateral del interruptor automático monofásico 105A CSP sumergible

Detalle del mango lateral del interruptor automático monofásico de 105A CSP sumergible

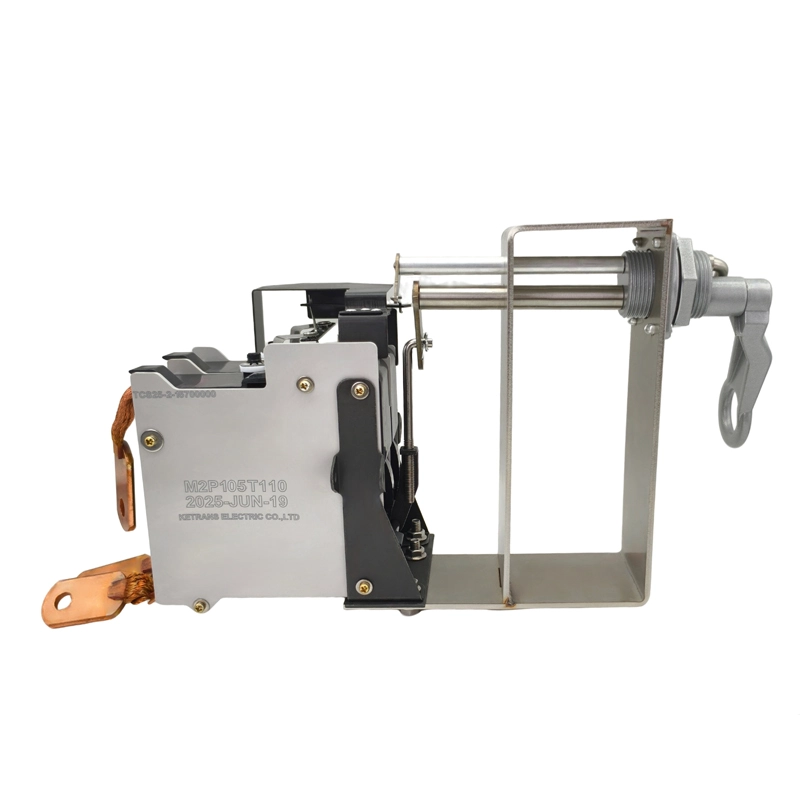

Perfil lateral de interruptor automático monofásico 105A CSP sumergible

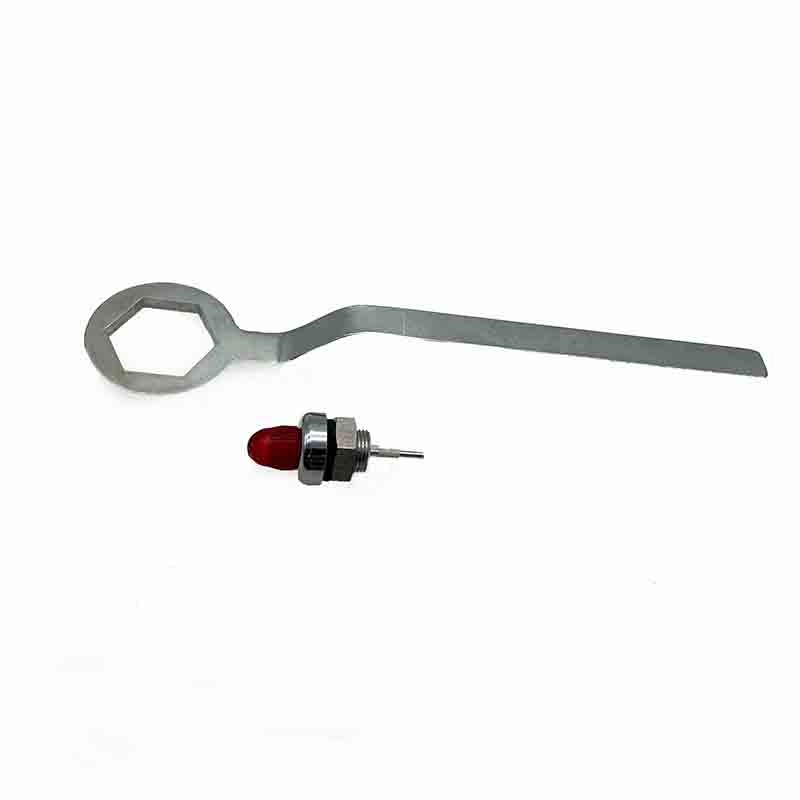

Llave de disparo y luz de señal del sumergible monofásico 105A CSP vista de la cubierta del interruptor automático

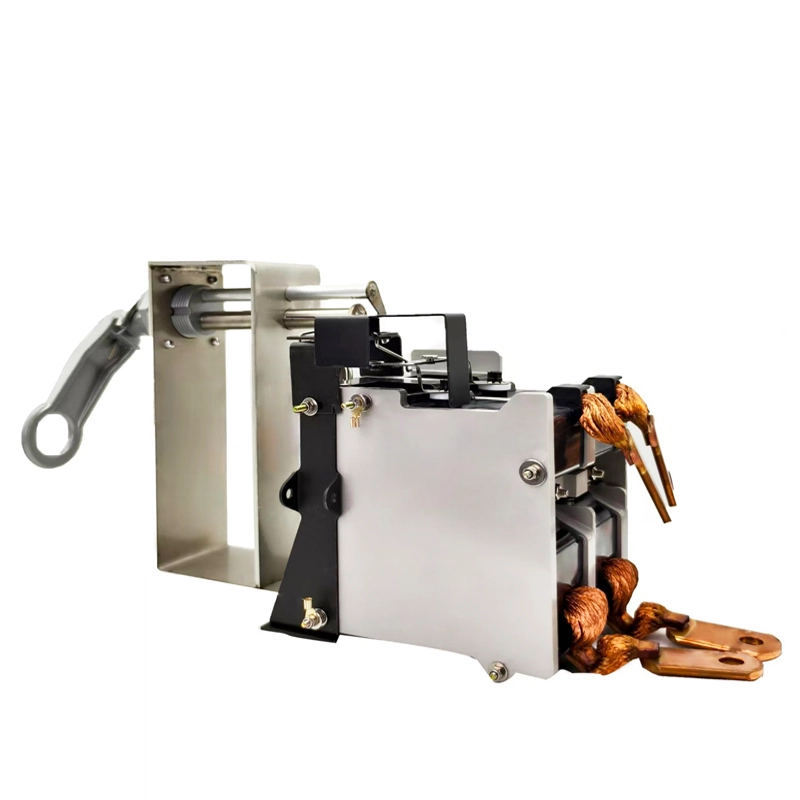

Vista sumergible de circuito monofásico de 105A CSP vista sellada en la parte trasera de la carcasa

Solicitar presupuesto

Baja pérdida, alta capacidad de interrupción

Reiniciando mecanismos y control de emergencia, fácil para Malntalnance

Certificación completa

Especificaciones

Modelo	M2P105T110
Corriente nominal	105A
Para Transformer	25KVA/50KVA
Voltaje nominal	240V/480V
Temperatura de disparo.	110°C, 120°C, 130°C
Fase	1F

Normas Dimensión del producto Vídeo y fotos Preguntas frecuentes

Normas

❖ Normas de referencia:

ANSI C 57.109-2018 (Revisión de lEEE Std c57.109-1993) Guía lEEE para transformador inmerso en liguid.
Duración de la corriente de fallo directo.
Norma lEEE C37.91-2008, Guía lEEE para la protección de transformadores de potencia.
Norma lEEE C57.91-2011/IEEE C57.12.00-2015 /EEE C57.12.90-2015.
IEEE C37.13-2015 /EEE C37.50-2018.
IEC60947-2:2016 AMD1:2019 Parte 2: Interruptores automáticos.
PLN D30.002-2008 (Indonesia) Especificación para transformadores CSP.

❶ Especificaciones y Hoja de Datos

Son interruptores automáticos monofásicos, utilizados para transformadores monofásicos. El interruptor automático se instala en el bobinado secundario del transformador y se utiliza para protección contra sobrecarga y cortocircuitos.

Modelo	Actualidad (A)	Calificación (KVA)	Voltaje (V)	Luz de señalización	Interruptor de emergencia (sobrecarga)	Protección magnética	Resistencia (Ω) a 25°C 2 polos	Pérdida (W) a 85°C 2 polos
M2P21TXXX	21	5	240	Sí	Sí	No	3800	2.1
M2P21TXXX	21	10	480	Sí	Sí	No	3800	2.1
M2P42TXXX	42	10	240	Sí	Sí	No	3200	7
M2P63TXXX	63	15	240	Sí	Sí	No	2100	10
M2P105TXXX	105	25	240	Sí	Sí	No	900	12
M2P105TXXX	105	50	480	Sí	Sí	No	900	12
M2P157TXXX	157	37.5	240	Sí	Sí	Sí	800	24
M2P157TXXX	157	75	280	Sí	Sí	Sí	800	24
M2P210TXXX	210	50	240	Sí	Sí	Sí	750	41
M2P210TXXX	210	100	280	Sí	Sí	Sí	750	41
M2P313TXXX	313	75	240	Sí	Sí	Sí	500	60
M2P313TXXX	313	150	480	Sí	Sí	Sí	500	60
M2P420TXXX	420	100	240	Sí	Sí	Sí	450	98
M2P420TXXX	420	200	480	Sí	Sí	Sí	450	98

Nota:

2P42TXX, "2P" significa 2 polos, "42" es corriente, "TXXX" significa temperatura de disparo, por ejemplo "T120" significa que la temperatura de disparo es de 120°C, la temperatura puede ajustarse de 90 a 130 grados, con tolerancia /-10%.
Y hay un 10% de tolerancia a resistencia y pérdidas, tolerancia a emerencia: /-10%.

❷ Especificación eléctrica para todos los interruptores automáticos tipo aceite CSP

Voltaje máximo	Prueba de frecuencia de potencia (un minuto) 50/60HZ	Prueba de impulso de rayo	Resistencia al aislamiento (5000V)	Capacidad normal de interrupción
600V	≥10KV	30KV	≥5000MΩ	11KA~20KA

❸ Capacidad de Interrupción

Modelo	Actualidad (A)	Capacidad de Interrupción (KA)
M2P42TXXX	42	4
M2P42TXXX	42	4
M2P63TXXX	63	4
M2P105TXXX	110	7
M2P157TXXX	157	11
M2P157TXXX	157	11
M2P210TXXX	210	11
M2P210TXXX	210	11
M2P313TXXX	313	20
M2P420TXXX	420	20

❹ Temperatura de disparo y aumento de temperatura bimetálica hacia el aceite

(Temperatura de disparo = Temperatura de disparo bimetal)

No.	Identificación bimetálica	Actualidad (I: A)	Factor de respuesta bimetálico en ampere (J: °C/A²)	Aumento de temperatura bimetálico al aceite (ΔT: °C)	Temperatura del aceite (a: °C)	Temperatura bimetálica (T: °C)
01	21	21	0.0125000	5.5	A	5.5 A
02	42	42	0.0040000	7.1	A	7.1 A
03	63	63	0.0019904	7.9	A	7.9 A
04	105	105	0.0008114	9.5	A	9.5 A
05	157	157	0.0002000	4.9	A	4.9 Hasta
06	210	210	0.0001120	4.9	A	4.9 Hasta
07	313	313	0.0000610	6.0	A	6.0 A
08	420	420	0.0000720	12.5	A	12.5 A
09	433	433	0.0000720	13.5	A	13.5 To

T: Temperatura bimetálica (°C)
ΔT: Aumento de temperatura bimetálico a aceite (°C)
A:temperatura del aceite (°C)
I: El flujo de corriente a través del bimetal se desconecta en (A)
J:Factor de respuesta de amperios bimetálicos en (J:°C /A²)
ΔT=I2*J
T= ΔT To
Nota: Cuando la temperatura del bimetal alcanza la temperatura de disparo del interruptor, el interruptor se dispara.

Dimensión del producto

Resumen de las Dimensiones Clave

Los siguientes dibujos muestran solo dimensiones parciales del producto.
Para obtener el conjunto completo de planos de ingeniería o especificaciones completas, por favor contáctanos en [📪nancywang@ketranele.com].
Vídeo y fotos

Vídeo de instalación

Aplicación
Preguntas frecuentes

P1: ¿Qué es un interruptor automático CSP subterráneo inmerso en petróleo?

R1: Es un dispositivo de protección de baja tensión instalado en transformadores subterráneos o de baja tensión, utilizado para controlar y proteger el circuito secundario del transformador.

P2: ¿Cuáles son sus funciones principales?

R2:Desconecta automáticamente el circuito de baja tensión en caso de sobrecarga o cortocircuito para proteger el transformador y el equipo conectado.

P3: ¿Cuáles son las ventajas de un interruptor CSP subterráneo?

R3:El diseño inmerso en aceite proporciona un excelente aislamiento, alta fiabilidad y funcionamiento sin mantenimiento, adecuado para entornos sellados o subterráneos.

P4: ¿Se puede personalizar para diferentes tipos de transformadores?

R4: Sí, existen modelos personalizados para transformadores subterráneos monofásicos o trifásicos con diversas capacidades.
