Interruptor automático monofásico 1F 520A – Curvo [35mm]

Modelo: T2P520T110: 110°C; 120°C; 130°C; Versión plana disponible

Interruptores automáticos monofásicos CSP de baja tensión de 35 mm, usados para transformadores monofásicos de 125KVA, 150KVA, 167KVA y plataformas montados en bastón. El interruptor automático inmerso en aceite CSP se instala en el bobinado secundario del transformador, utiliza aceite para aislamiento y extinción por arco para proteger los sistemas eléctricos de fallos.

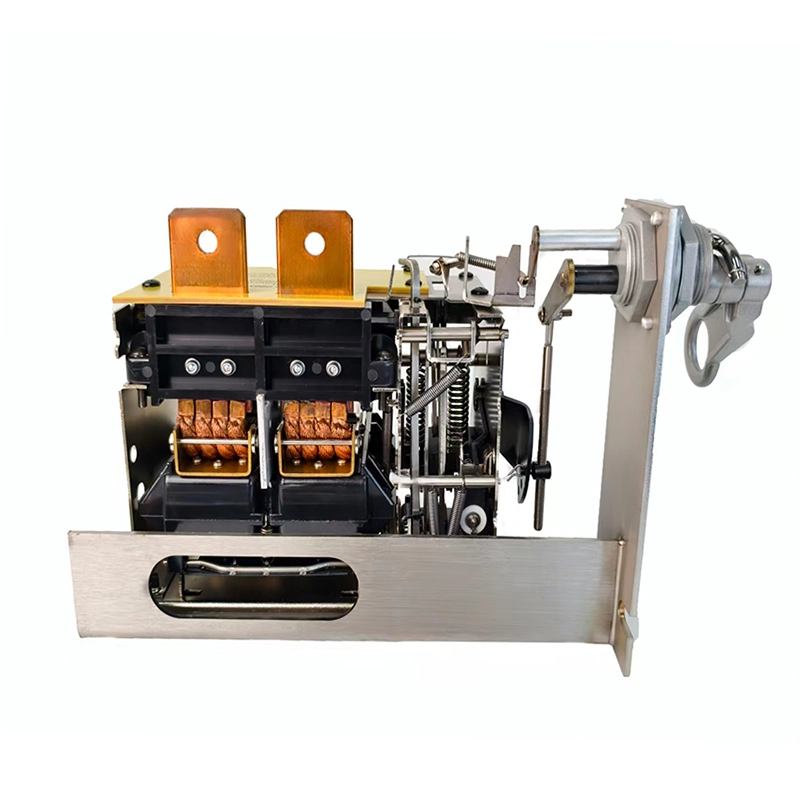

Interruptor automático monofásico 520A CSP inmerso en aceite de 125KVA vista frontal de la maneta

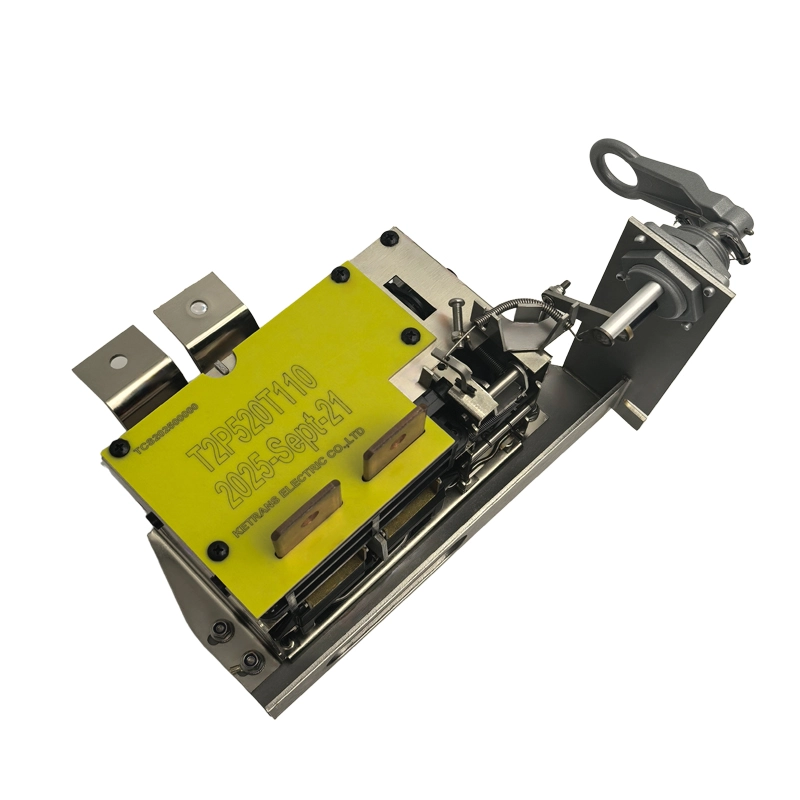

Interruptor automático inmerso en aceite monofásico 520A CSP de 125KVA puertos de conexión superior

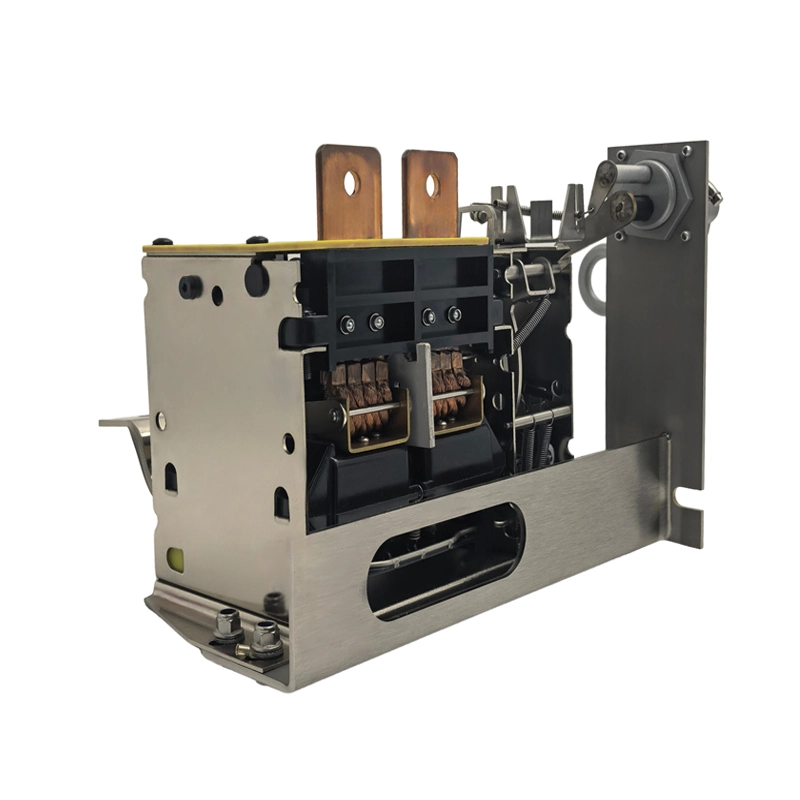

Interruptor automático monofásico 520A CSP inmerso en aceite de 125KVA puntos de montaje laterales

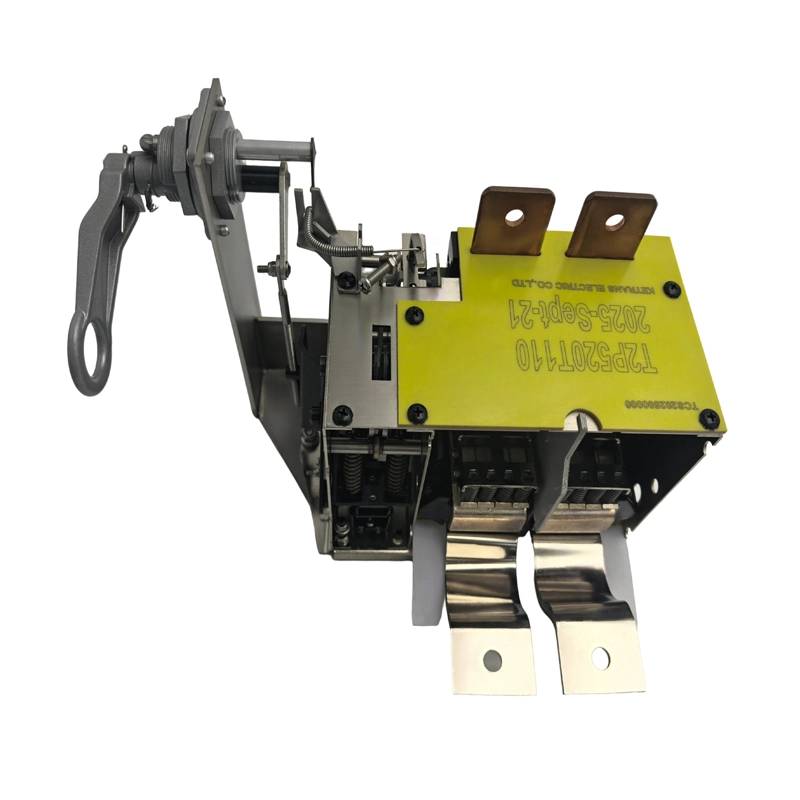

Vista de marcado de polaridad terminal monofásico 520A CSP inmerso en aceite de 125KVA

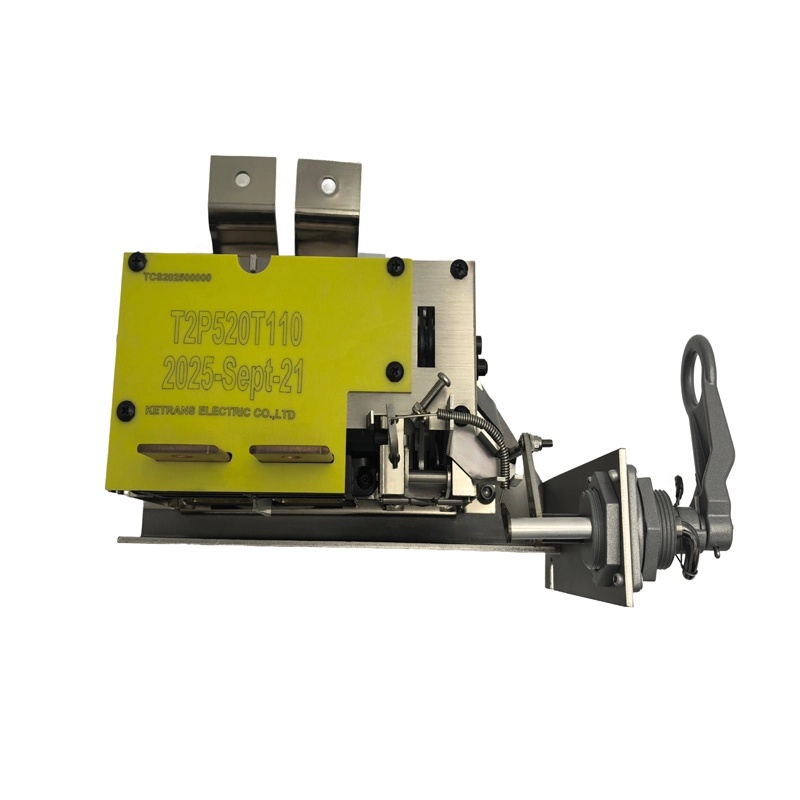

Detalle del tornillo del terminal superior del interruptor automático inmerso en aceite monofásico de 520A CSP 125KVA

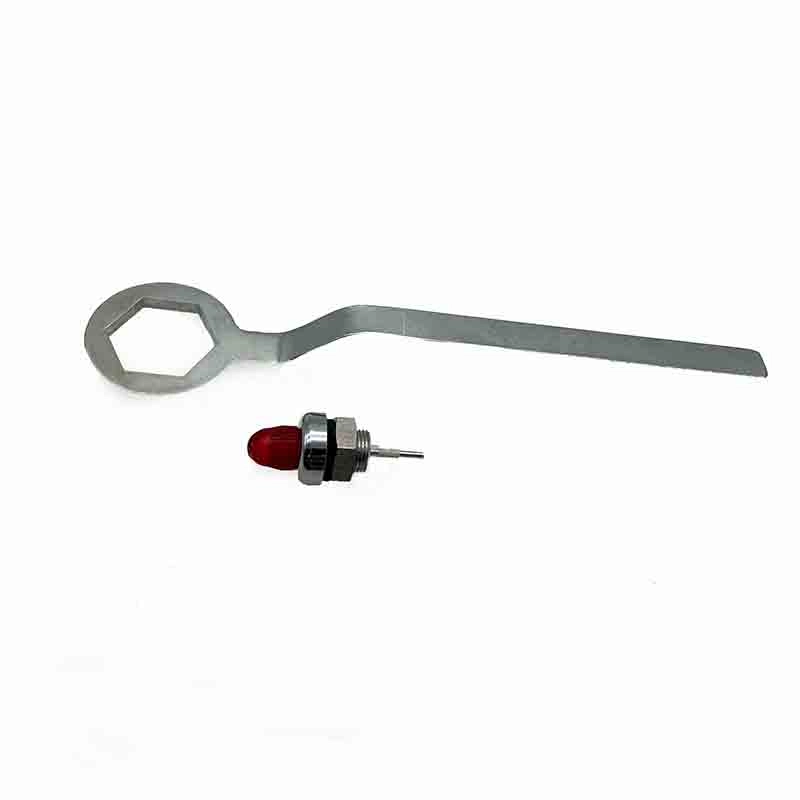

Llave de disparo y luz de señal de un interruptor automático inmerso en aceite monofásico de 520A CSP 125KVA

Solicitar presupuesto

Baja pérdida, alta capacidad de interrupción

Reiniciando mecanismos y control de emergencia, fácil para Malntalnance

Certificación completa

Especificaciones

Modelo	T2P520T110
Corriente nominal	520A
Para Transformer	125KVA
Voltaje nominal	240V
Temperatura de disparo.	110°C, 120°C, 130°C
Fase	1F
Diámetro del orificio de montaje	35mm
Superficie de montaje	CURVADO/FLAT

Normas Dimensión del producto Vídeo y fotos Preguntas frecuentes

Normas

❖ Normas de referencia:

ANSI C 57.109-2018 (Revisión de lEEE Std c57.109-1993) Guía lEEE para transformadores inmersos en líquido por duración de corriente de fallo
Norma lEEE C37.91-2008, Guía lEEE para la protección de transformadores de potencia.
Norma IEEE C57.91-2011/IEEE C57.12.00-2015 /IEEE C57.12.90-2015
IEEE C37.13-2015 /IEEE C37.50-2018
IEC60947-2:2016 AMD1:2019 Parte 2: Interruptores automáticos.
PLN D30.002-2008 (Indonesia) Especificaciones para transformadores CSP

❶ Especificaciones y Hoja de Datos

Existen interruptores automáticos monofásicos, usados en transformadores monofásicos. Los interruptores automáticos se instalan en el devanado secundario del transformador y se utilizan para protección contra sobrecarga y cortocircuitos.

Modelo	Actualidad (A)	Calificación (KVA)	Voltaje (V)	Luz de señalización	Interruptor de emergencia (sobrecarga)	Protección magnética	Resistencia (Ω) a 25°C 2 polos	Pérdida (W) a 85°C 2 polos
T2P520TXXX	520	125	240	Sí	Sí	Sí	190	63
T2P520TXXX	520	125	240	Sí	Sí	Sí	190	63
T2P625TXXX	625	150	240	Sí	Sí	Sí	190	90
T2P625TXXX	625	150	240	Sí	Sí	Sí	190	90
T2P700TXXX	700	100	240	Sí	Sí	Sí	190	114
T2P700TXXX	700	100	240	Sí	Sí	Sí	190	114

Nota:

T2P520TXXX, T significa USA Stful, 2P significa 2 Polos, "520" es corriente, "TXXX" significa temperatura de viaje, por ejemplo "T120" significa que la temperatura de viaje es de 120°C. La temperatura puede ajustarse de 90 a 130 grados, con una tolerancia de /-10%.
Y hay una tolerancia del 10% a resistencia y pérdidas, tolerancia de emergencia: /-10%.

❷ Especificación eléctrica para todos los interruptores automáticos tipo aceite CSP

Voltaje máximo	Prueba de frecuencia de potencia (un minuto) 50/60HZ	Prueba de impulso de rayo	Resistencia al aislamiento (5000V)	Capacidad normal de interrupción
600V	≥10KV	30KV	≥5000MΩ	11KA~20KA

❸ Capacidad de Interrupción

Modelo	Actualidad (A)	Capacidad de Interrupción (KA)
T2P520TXXX	520	20KA
T2P520TXXX	520	20KA
T2P625TXXX	625	20KA
T2P700TXXX	700	20KA

❹ Temperatura de disparo y aumento de temperatura bimetálica hacia el aceite

(Temperatura de disparo = Temperatura de disparo bimetal)

No.	Identificación bimetálica	Actualidad (I: A)	Factor de respuesta bimetálico en ampere (J: °C/A²)	Aumento de temperatura bimetálico al aceite (ΔT: °C)	Temperatura del aceite (a: °C)	Temperatura bimetálica (T: °C)
01	520	520	0.0000185	5.0	A	5.0 A
02	625	625	0.0000128	5.0	A	5.0 A
03	700	700	0.0000122	6.0	A	6.0 A

T: Temperatura bimetálica (°C)
ΔT: Aumento de temperatura bimetálico a aceite (°C)
A:temperatura del aceite (°C)
I: El flujo de corriente a través del bimetal se desconecta en (A)
J:Factor de respuesta de amperios bimetálicos en (J:°C /A²)
ΔT=I²*J
T= ΔT To
Nota: Cuando la temperatura del bimetal alcanza la temperatura de disparo del interruptor, el interruptor se dispara.

Dimensión del producto

Resumen de las Dimensiones Clave

Los siguientes dibujos muestran solo dimensiones parciales del producto.
Para obtener el conjunto completo de planos de ingeniería o especificaciones completas, por favor contáctanos en [📪nancywang@ketranele.com].
Vídeo y fotos

Vídeo de instalación

Aplicación
Preguntas frecuentes

P1: ¿Tienes un interruptor automático CSP monofásico de 35 mm para transformador de 167VA?

R1:Sí, somos la fábrica de fuentes, especializada en la producción de interruptores automáticos CSP monofásicos montados en polos y en pads, proporcionando el dispositivo de protección para transformadores de distribución grandes.

P2: ¿Cómo protege un interruptor CSP al transformador?

R2:Desconecta el transformador del circuito cuando ocurre una sobrecarga o cortocircuito.

P3: ¿Se pueden personalizar los interruptores CSP para diferentes capacidades de transformador?

R3:Sí, disponibles en modelos monofásicos y trifásicos con diferentes clasificaciones.

P4: ¿Cuáles son las ventajas de un interruptor inmerso en aceite?

R4:Proporciona alta fiabilidad, aislamiento estable y larga vida útil.

P5: ¿Cuál es el MOQ para el interruptor de circuito CSP de bajo voltaje 167KVA/800A/120-240V?

R5: 1 unidad es aceptable.
