2X420A 3F Curva de Interruptor Automático 3F [35mm]

Modelo: T3P2X420T110: 110°C; 120°C; 130°C; Versión plana disponible

Disyuntores trifásicos de montaje de orificio de 35 mm, usados para transformadores de alto rendimiento para montaje trifásico de 225-300KVA en poste. El interruptor de baja tensión inmerso en aceite CSP se instala en el devanado secundario del transformador, utiliza aceite para aislamiento y extinción por arco para proteger los sistemas eléctricos de fallos.

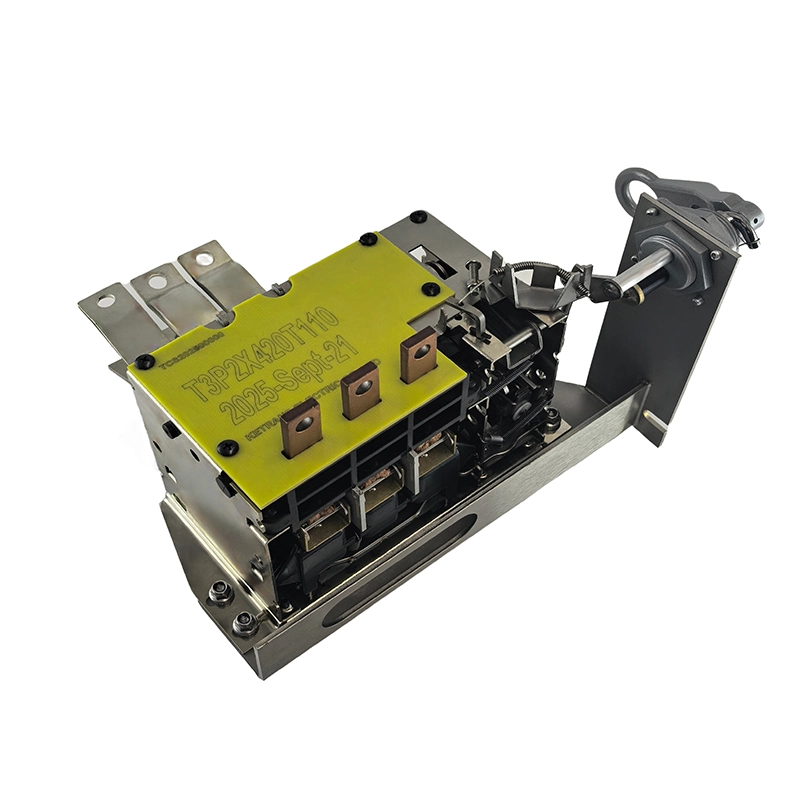

Vista lateral del interruptor automático inmerso en aceite de 420A CSP 300KVA

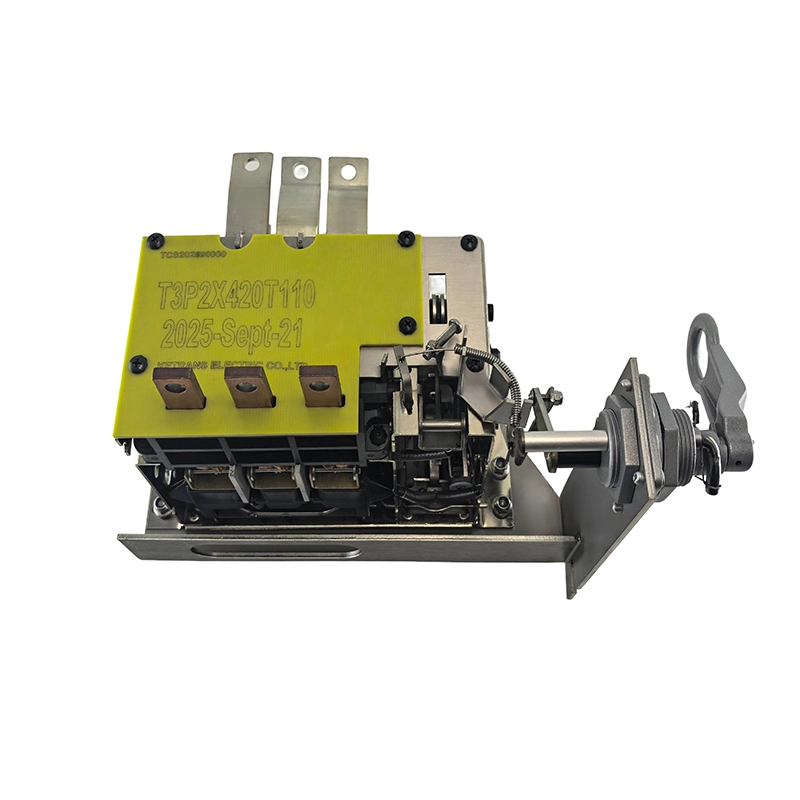

Piernos de conexión superiores del interruptor automático inmerso en aceite de 420A CSP de 300KVA

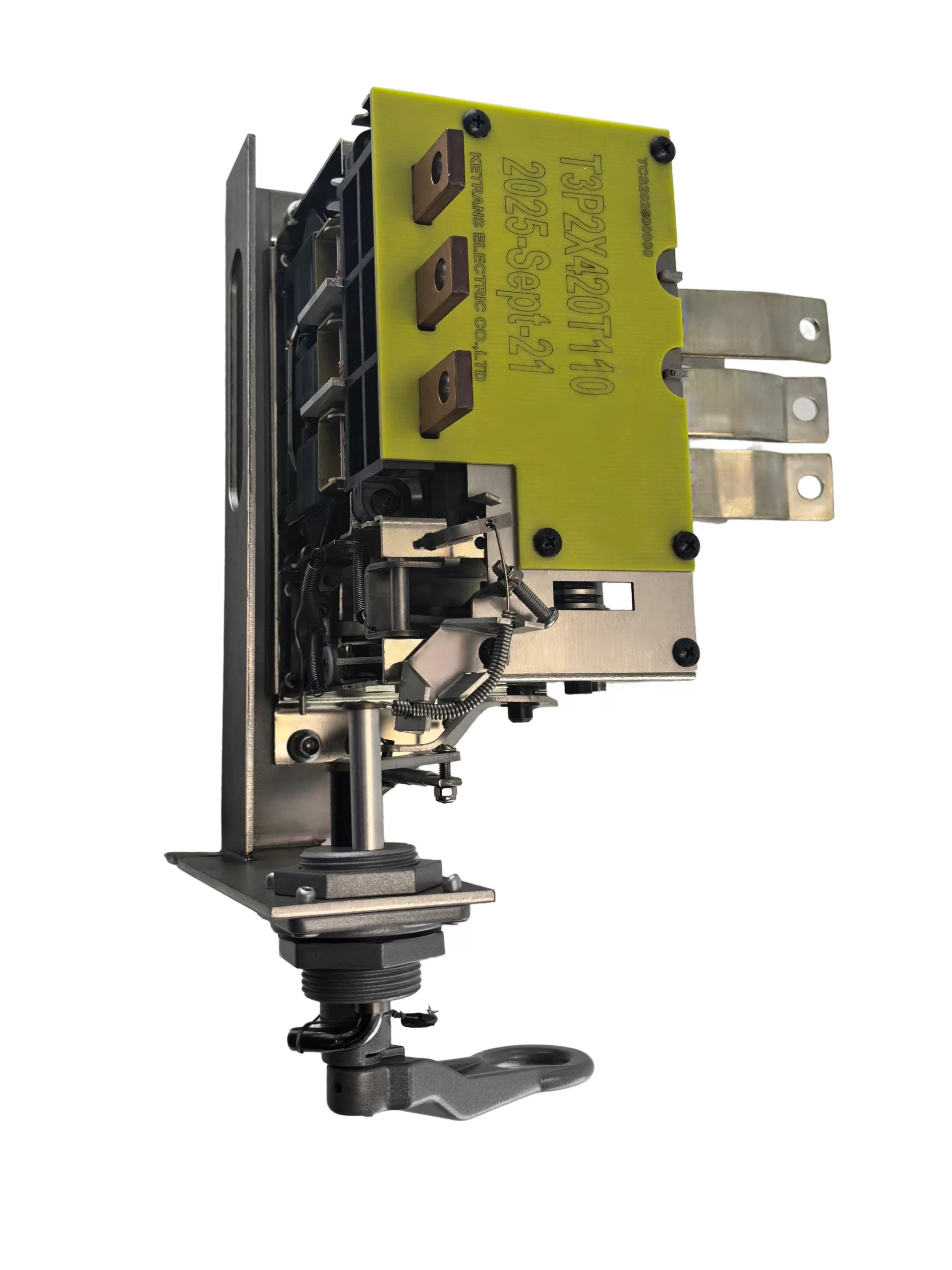

Cámara de temple por arco de un interruptor automático inmerso en aceite trifásico de 420A CSP 300KVA

Solicitar presupuesto

Baja pérdida, alta capacidad de interrupción

Reiniciando mecanismos y control de emergencia, fácil para Malntalnance

Certificación completa

Especificaciones

Modelo	T3P2X420T110
Corriente nominal	840A
Para Transformer	300KVA
Voltaje nominal	208V/120V
Temperatura de disparo.	110°C, 120°C, 130°C
Fase	3º piso
Diámetro del orificio de montaje	35mm
Superficie de montaje	CURVADO/FLAT

Normas Dimensión del producto Vídeo y fotos Preguntas frecuentes

Normas

❖ Normas de referencia:

ANSI C 57.109-2018 (Revisión de lEEE Std c57.109-1993) Guía lEEE para transformadores inmersos en líquido por duración de corriente de fallo
Norma lEEE C37.91-2008, Guía lEEE para la protección de transformadores de potencia.
Norma IEEE C57.91-2011/IEEE C57.12.00-2015 /IEEE C57.12.90-2015
IEEE C37.13-2015 /IEEE C37.50-2018
IEC60947-2:2016 AMD1:2019 Parte 2: Interruptores automáticos.
PLN D30.002-2008 (Indonesia) Especificaciones para transformadores CSP

❶ Especificaciones y Hoja de Datos

Son disyuntores trifásicos, usados para transformadores trifásicos. Los interruptores automáticos se instalan en el bobinado secundario del transformador y se utilizan para protección contra sobrecarga y cortocircuitos.

Modelo	Actualidad (A)	Calificación (KVA)	Voltaje (V)	Luz de señalización	Interruptor de emergencia (sobrecarga)	Protección magnética	Resistencia (Ω) a 25°C 2 polos	Pérdida (W) a 85°C 2 polos
T3P2X313TXXX	626	225	208/120	Sí	Sí	Sí	UΩ	155
T3P2X313TXXX	626	225	208/120	Sí	Sí	Sí	UΩ	155
T3P2X420TXXX	840	300	208/120	Sí	Sí	Sí	UΩ	270
T3P2X420TXXX	840	300	208/120	Sí	Sí	Sí	UΩ	270

Nota:

3P42Txx, "3P" significa 3 polos, 2X313 significa, "TXXX" significa temperatura de disparo, por ejemplo "T120" significa que la temperatura de disparo es de 120°C, la temperatura puede ajustarse de 90 a 130 grados, con tolerancia /-10%,
Y hay una tolerancia del 10% a la resistencia y pérdida, tolerancia de emergencia: /-10%.

❷ Especificación eléctrica para todos los interruptores automáticos tipo aceite CSP

Voltaje máximo	Prueba de frecuencia de potencia (un minuto) 50/60HZ	Prueba de impulso de rayo	Resistencia al aislamiento (5000V)	Capacidad normal de interrupción
600V	≥10KV	30KV	≥5000MΩ	11KA~20KA

❸ Capacidad de Interrupción

Modelo	Actualidad (A)	Capacidad de Interrupción (KA)
T3P2X313TXXX	626	20KA
T3P2X313TXXX	626	20KA
T3P2X420TXXX	840	20KA

❹ Temperatura de disparo y aumento de temperatura bimetálica hacia el aceite

(Temperatura de disparo = Temperatura de disparo bimetal)

No.	Identificación bimetálica	Actualidad (I: A)	Factor de respuesta bimetálico en ampere (J: °C/A²)	Aumento de temperatura bimetálico al aceite (ΔT: °C)	Temperatura del aceite (a: °C)	Temperatura bimetálica (T: °C)
01	626	626	0.0000610	6.0	A	6.0 A
02	840	840	0.0000720	12.5	A	12.5 A

T: Temperatura bimetálica (°C)
ΔT: Aumento de temperatura bimetálico a aceite (°C)
A:temperatura del aceite (°C)
I: El flujo de corriente a través del bimetal se desconecta en (A)
J:Factor de respuesta de amperios bimetálicos en (J:°C /A²)
ΔT=I²*J
T= ΔT To
Nota: Cuando la temperatura del bimetal alcanza la temperatura de disparo del interruptor, el interruptor se dispara.

Dimensión del producto

Resumen de las Dimensiones Clave

Los siguientes dibujos muestran solo dimensiones parciales del producto.
Para obtener el conjunto completo de planos de ingeniería o especificaciones completas, por favor contáctanos en [📪nancywang@ketranele.com].
Vídeo y fotos

Vídeo de instalación

Aplicación
Preguntas frecuentes

P1: ¿Tienes un interruptor automático CSP trifásico de orificio de montaje de 35 mm de estilo americano para transformador de 600kVA?

R1:Sí, somos la fábrica de origen para el interruptor CSP inmerso en aceite, podemos proporcionar el dispositivo de protección para tu gran transformador de distribución.

P2: ¿Con qué frecuencia debe revisarse un interruptor CSP inmerso en aceite?

R2:Se recomienda realizar muestreos de aceite e inspecciones mecánicas cada 3 a 5 años. En condiciones normales de funcionamiento, estos interruptores CSP requieren muy poco mantenimiento.

P3: ¿Cómo instalar un interruptor automático CSP trifásico para un transformador de 600kVA?

R3: Tenemos el vídeo del interruptor automático tipo aceite CSP en la web de Youtube de Ketran: https://www.youtube.com/@oilimmersedcircuitbreakerf2698

P4: ¿Cuál es tu MOQ?

R4: Para este gran transformador de distribución de aceite, 5 unidades es el MOQ.
