625A Interruptor Automático monofásico 1F – Plano [35mm]

Modelo: T2P625T110: 110°C; 120°C; 130°C; Versión curva disponible

Interruptores automáticos de basura CSP de baja tensión de 35 mm, usados para transformadores monofásicos de 125KVA, 150KVA, 167KVA y plataformas montados en polos. El interruptor automático inmerso en aceite CSP se instala en el bobinado secundario del transformador, utiliza aceite para aislamiento y extinción por arco para proteger los sistemas eléctricos de fallos.

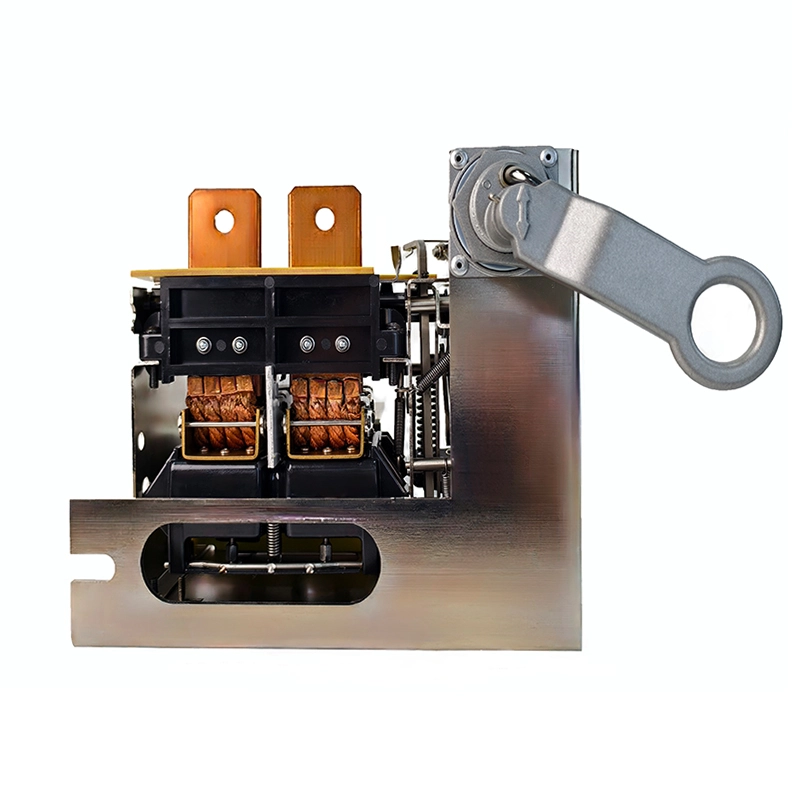

Interruptor automático monofásico 625A CSP vista frontal 150KVA

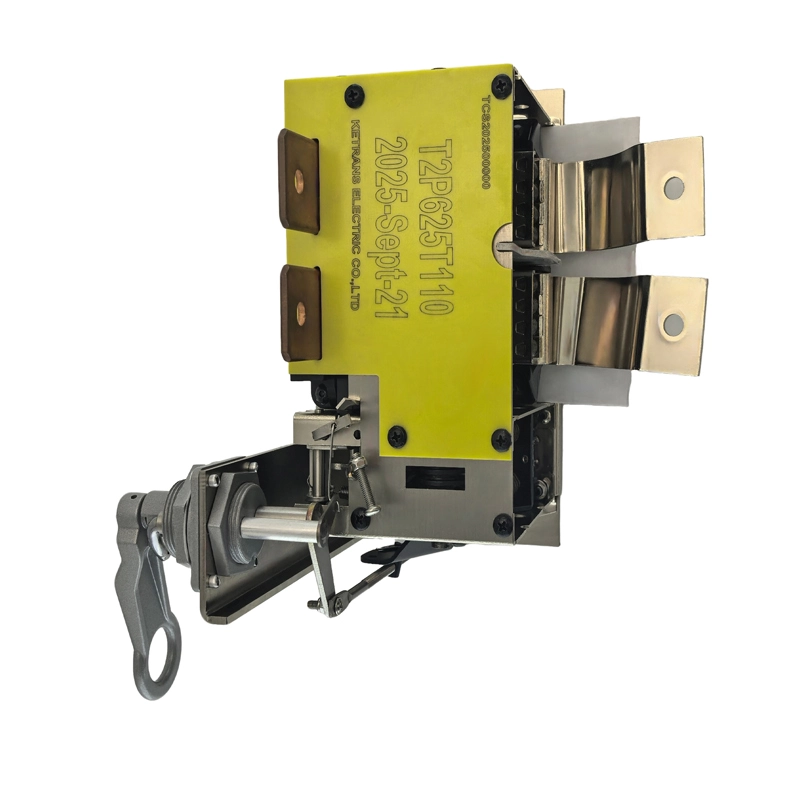

Detalle lateral del interruptor monofásico 625A CSP de 150KVA

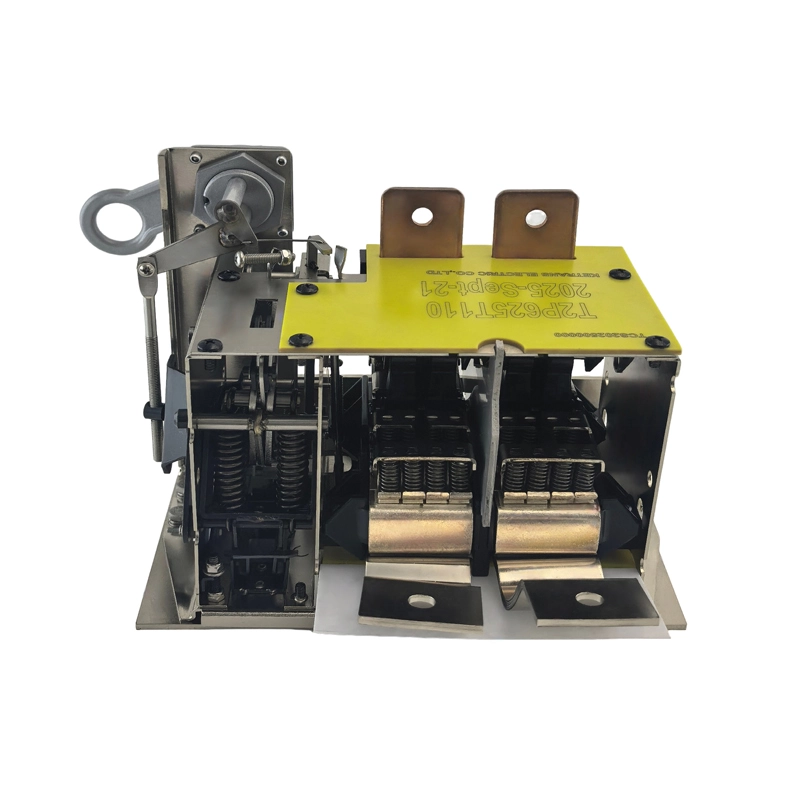

Vista trasera del transformador monofásico CSP inmerso en aceite 625A, terminales de cableado de cobre mostrados

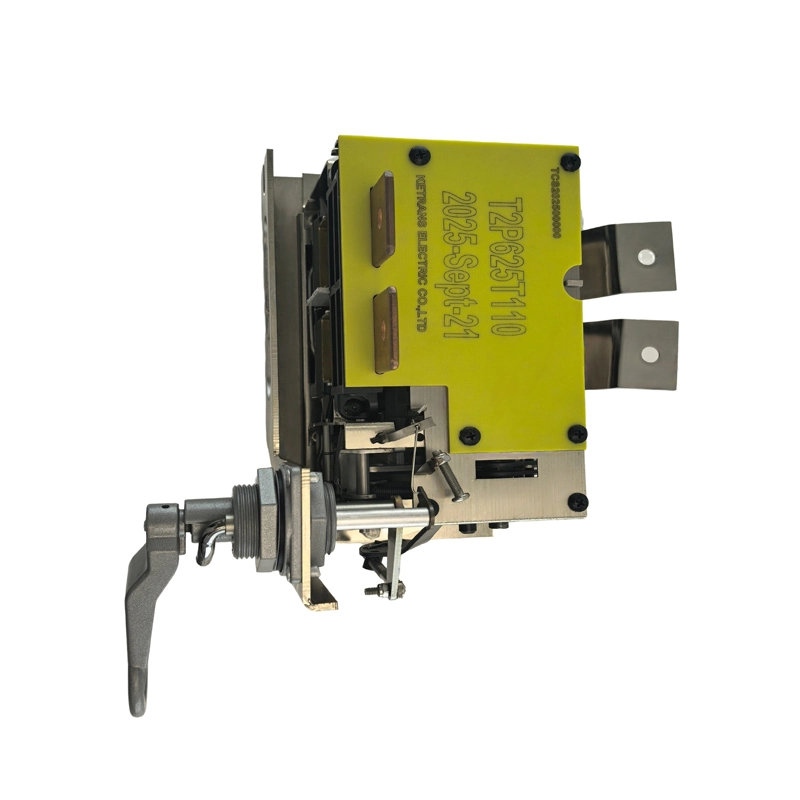

Interruptor monofásico 625A CSP vista superior

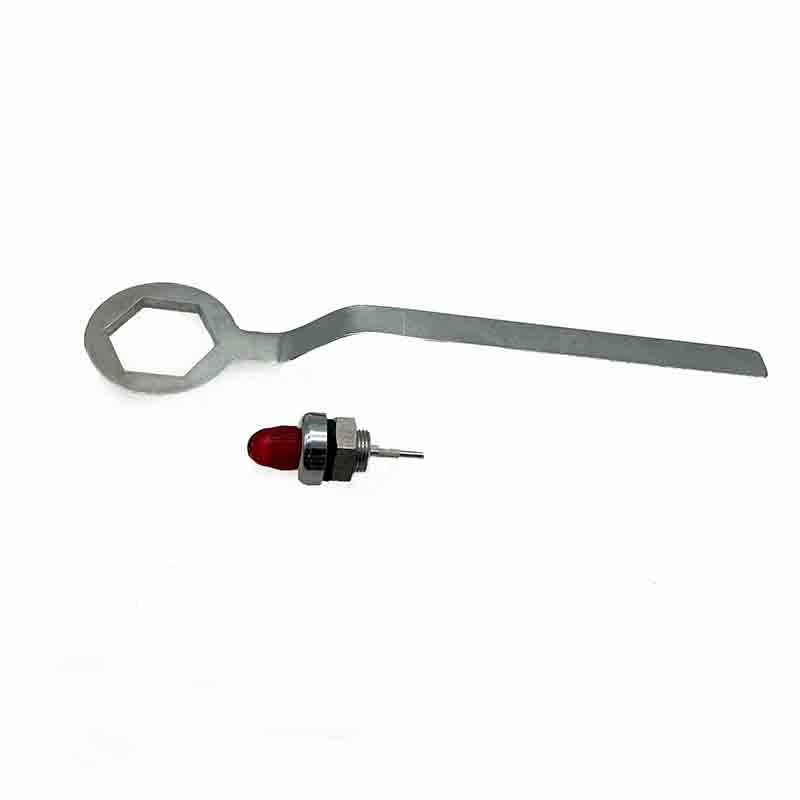

Llaves inglesas para la instalación de interruptores automáticos CSP

Solicitar presupuesto

Baja pérdida, alta capacidad de interrupción

Reiniciando mecanismos y control de emergencia, fácil para Malntalnance

Certificación completa

Especificaciones

Modelo	T2P625T110
Corriente nominal	625A
Para Transformer	150KVA
Voltaje nominal	240V
Temperatura de disparo.	110°C, 120°C, 130°C
Fase	1F
Diámetro del orificio de montaje	35mm
Superficie de montaje	CURVADO/PLANO

Normas Dimensión del producto Vídeo y fotos Preguntas frecuentes

Normas

❖ Normas de referencia:

ANSI C 57.109-2018 (Revisión de lEEE Std c57.109-1993) Guía lEEE para transformadores inmersos en líquido por duración de corriente de fallo
Norma lEEE C37.91-2008, Guía lEEE para la protección de transformadores de potencia.
Norma IEEE C57.91-2011/IEEE C57.12.00-2015 /IEEE C57.12.90-2015
IEEE C37.13-2015 /IEEE C37.50-2018
IEC60947-2:2016 AMD1:2019 Parte 2: Interruptores automáticos.
PLN D30.002-2008 (Indonesia) Especificaciones para transformadores CSP

❶ Especificaciones y Hoja de Datos

Existen interruptores automáticos monofásicos, usados en transformadores monofásicos. Los interruptores automáticos se instalan en el bobinado secundario del transformador y se utilizan para protección contra sobrecarga y cortocircuitos.

Modelo	Actualidad (A)	Calificación (KVA)	Voltaje (V)	Luz de señalización	Interruptor de emergencia (sobrecarga)	Protección magnética	Resistencia (Ω) a 25°C 2 polos	Pérdida (W) a 85°C 2 polos
T2P520TXXX	520	125	240	Sí	Sí	Sí	190	63
T2P520TXXX	520	125	240	Sí	Sí	Sí	190	63
T2P625TXXX	625	150	240	Sí	Sí	Sí	190	90
T2P625TXXX	625	150	240	Sí	Sí	Sí	190	90
T2P700TXXX	700	167	240	Sí	Sí	Sí	190	114
T2P700TXXX	700	167	240	Sí	Sí	Sí	190	114

Nota:

T2P520TXXX, T significa estilo estadounidense, 2P significa 2 Polos, "520" significa corriente, "TXXX" significa temperatura de viaje, por ejemplo "T120" significa que la temperatura de viaje es de 120°C. La temperatura puede ajustarse de 90 a 130 grados, con una tolerancia de /-10%.
Y hay una tolerancia del 10% a resistencia y pérdidas, tolerancia de emergencia: /-10%.

❷ Especificación eléctrica para todos los interruptores automáticos tipo aceite CSP

Voltaje máximo	Prueba de frecuencia de potencia (un minuto) 50/60HZ	Prueba de impulso de rayo	Resistencia al aislamiento (5000V)	Capacidad normal de interrupción
600V	≥10KV	30KV	≥5000MΩ	11KA~20KA

❸ Capacidad de Interrupción

Modelo	Actualidad (A)	Capacidad de Interrupción (KA)
T2P520TXXX	520	20KA
T2P520TXXX	520	20KA
T2P625TXXX	625	20KA
T2P700TXXX	700	20KA

❹ Temperatura de disparo y aumento de temperatura bimetálica hacia el aceite

(Temperatura de disparo = Temperatura de disparo bimetal)

No.	Identificación bimetálica	Actualidad (I: A)	Factor de respuesta bimetálico en ampere (J: °C/A²)	Aumento de temperatura bimetálico al aceite (ΔT: °C)	Temperatura del aceite (a: °C)	Temperatura bimetálica (T: °C)
01	520	520	0.0000185	5.0	A	5.0 A
02	625	625	0.0000128	5.0	A	5.0 A
03	700	700	0.0000122	6.0	A	6.0 A

T: Temperatura bimetálica (°C)
ΔT: Aumento de temperatura bimetálico a aceite (°C)
A:temperatura del aceite (°C)
I: El flujo de corriente a través del bimetal se desconecta en (A)
J:Factor de respuesta de amperios bimetálicos en (J:°C /A²)
ΔT=I²*J
T= ΔT To
Nota: Cuando la temperatura del bimetal alcanza la temperatura de disparo del interruptor, el interruptor se dispara.

Dimensión del producto

Resumen de las Dimensiones Clave

Los siguientes dibujos muestran solo dimensiones parciales del producto.
Para obtener el conjunto completo de planos de ingeniería o especificaciones completas, por favor contáctanos en [📪nancywang@ketranele.com].
