Amortiguador monofásico de 480V
- Modelo: KT40-480/2P
El Dispositivo de Protección contra Sobretensiones KT40-480/2P (SPD) está diseñado para sistemas de fase dividida de 480V CA. Proporciona una protección fiable contra sobretensiones transitorias causadas por rayos o operaciones de conmutación, limitando efectivamente la tensión de sobretensiones a un nivel seguro. Ampliamente utilizado en sistemas eléctricos industriales, comerciales y distribuidos.
Baja pérdida, alta capacidad de interrupción
Reiniciando mecanismos y control de emergencia, fácil para Malntalnance
Certificación completa
Especificaciones
| Modelo nº | KT40-480/2P |
| Sistema Eléctrico ONU | 240/480V (fase dividida) |
| MOCV de tensión máxima continua (CA) | 550 Vac |
| Corriente de descarga nominal (8/20us) de entrada | 5KA |
| Corriente máxima de descarga (8/20us) Imax | 40KA |
-
Normas
El pararrayos KT40-480/2P de bajo voltaje utiliza acero inoxidable 304# de alta calidad (con cromo) como soporte de chasis, y emplea materiales de aleación PC/ABS como carcasa con un paquete compacto, impermeable y resistente al fuego. Es ideal para su uso a largo plazo en entornos naturales de exposición dura.
❶ Modelo y especificaciones
Modelo nº KT40-480/2P Tipo Uso ligero (tipo exterior) Excelente resistencia al clima De acuerdo con IEEE Std C62.11, UL1449 4ª edición Sistema eléctrico A 120/480Vac (Fase dividida Frecuencia 50/60Hz Tensión máxima de funcionamiento continuo (CA) MOCV 550 Vac Corriente de descarga nominal (8/20us) en 5kA Corriente máxima de descarga (8/20 US) lmax 40kA Impulso de voltaje (1,2/50us) BlL Deseo 10kV Tensión máxima de descarga (cresta KV) 8/20 μs Onda de corriente @3kA <1,6kV máximo @5kA < 1,8ky Max @20kA < 2,2kV máximo @40kA < 2,6kV máximo Corriente de fuga IL <0,1 mA Prueba de frecuencia de potencia 50/60HZ Seco: ≥10 KV rms (1 minuto)
Mojado: ≥6KV rms (10 seg)Rango de temperatura de funcionamiento -40°C~ 85°C Conexión por cable L: Alambre negro; N/G: cable blanco
Cada cable con 1 pieza de Lug (5,5-12) o (5,5-16)Especificación del alambre UL1015 10AWG: 390 mm (longitud hasta el orificio terminal) Bastidor de soporte Acero inoxidable 304# (con cromo) Dimensión (HxWxD) 131,4x45,5x27,5mm Material de la carcasa del recinto (Policarbonato) Aleación PC/ABS
- 40°C~ 100°C (Clasificación retardante de llama: UL94/V-0)Material de aislamiento Epoxiresina 25KV/mm
-40°C~ 160°CGrado de protección IP68 (o NEMA6P)
❷ Dibujo dimensional
-

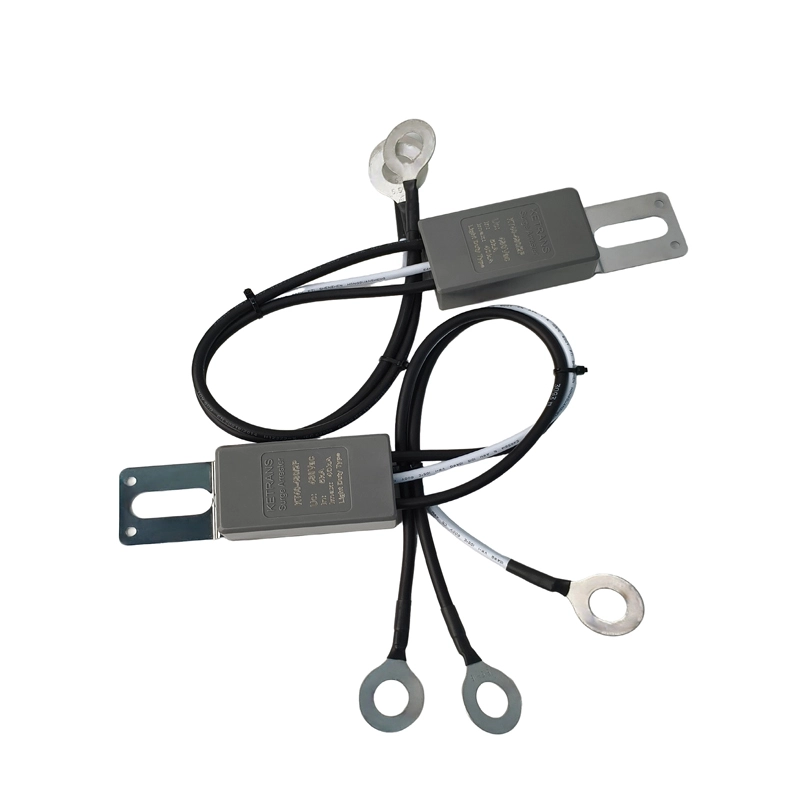

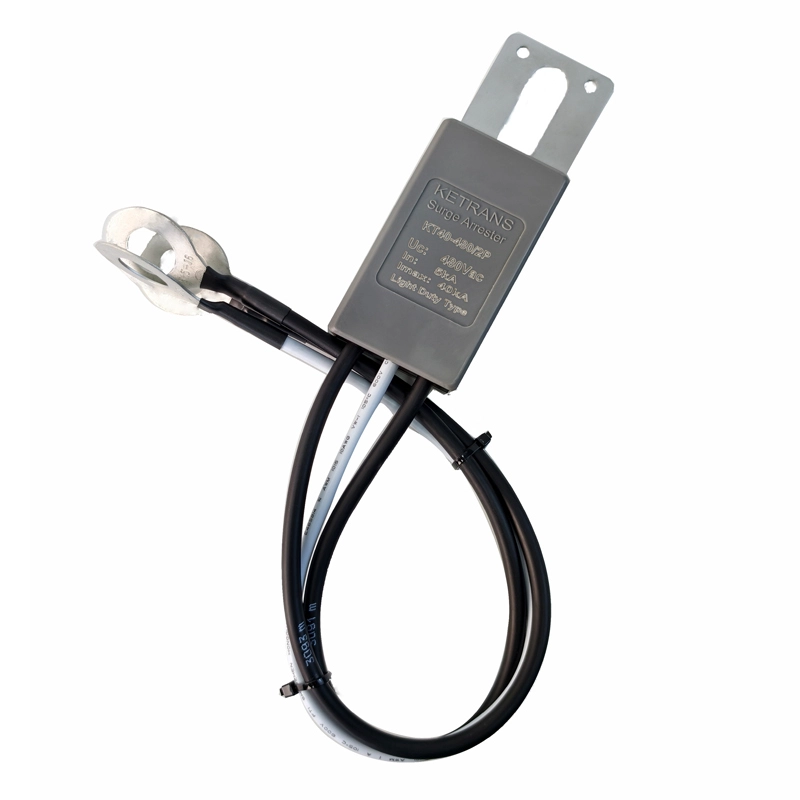

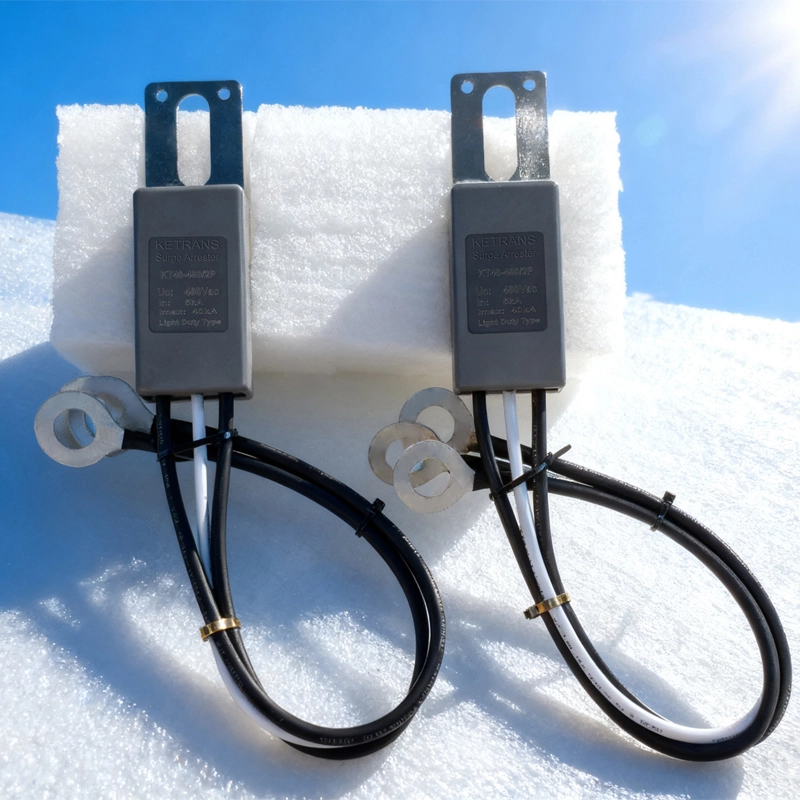

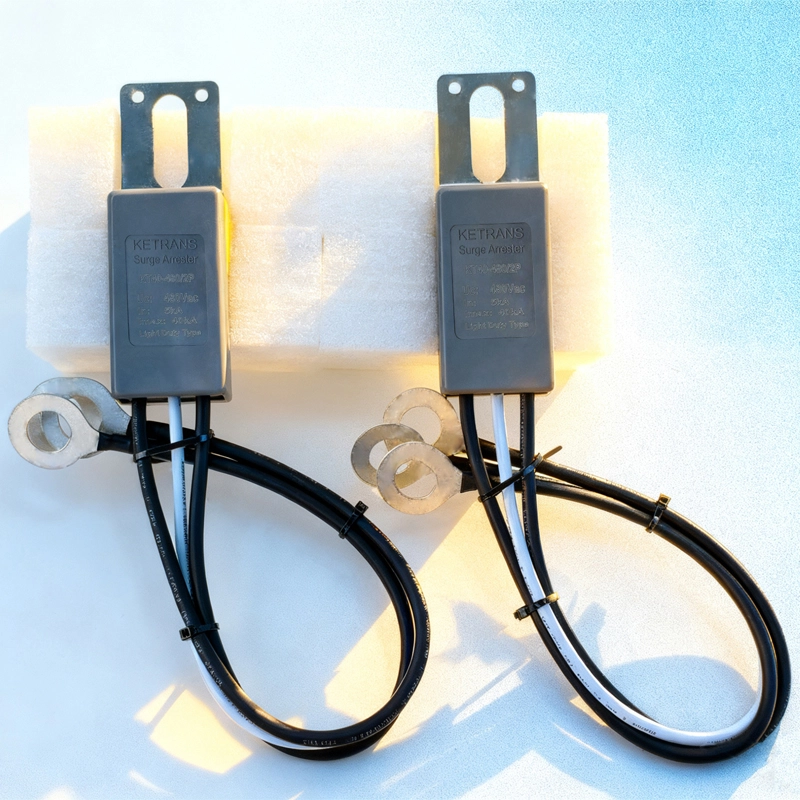

Fotos
Aplicación
-
Preguntas frecuentes
P1: ¿Cómo determinar la corriente nominal de descarga de un para-sobretensiones monofásico de baja tensión?
R1: Se determina en función de las posibles condiciones de sobretensión y los requisitos de protección del sistema. Generalmente, para un sistema de 480V, se pueden seleccionar productos con una corriente de descarga nominal (In) de 5kA – 20kA. Si el sistema está ubicado en una zona con frecuentes relámpagos, debe elegirse un valor mayor.
P2: ¿Cuál es el tiempo de respuesta de un parador de sobretensiones monofásico de baja tensión?
R2: Los para-sobretensiones modernos de óxido de zinc suelen tener un tiempo de respuesta en el rango de nanosegundos, que puede responder a sobretensión en un tiempo extremadamente corto y conducir corriente rápidamente. Generalmente, puede durar entre unos pocos nanosegundos y decenas de nanosegundos.
P3: Si el para-sobretensiones no ha alcanzado su vida útil pero ha sufrido múltiples rayos, ¿es necesario reemplazarlo?
R3: Debe evaluarse según condiciones específicas. Si el paratensiones está equipado con un contador de sobretensiones, puedes comprobar si el conteo supera el límite especificado por el fabricante. Si el recuento está cerca o supera el límite, o si se detecta una degradación del rendimiento (como corriente de fuga excesiva) durante las pruebas, se debe considerar el reemplazo del parapicos incluso si no ha alcanzado su vida útil.
