Interruptor automático 3F estilo tailandés 210A [57,4mm]

Modelo: 3P210T110: 110°C; 120°C; 130°C; Existen estilos tailandeses

Un interruptor automático monofásico de orificio de montaje de 57,4 mm para transformadores de distribución monofásicos inmersos en aceite. Los interruptores automáticos CSP se instalan en los bobinados secundarios del transformador para protección contra sobrecargas y cortocircuitos, y están disponibles en modelos estándar y tailandeses.

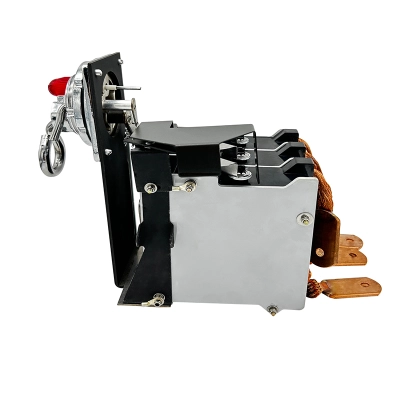

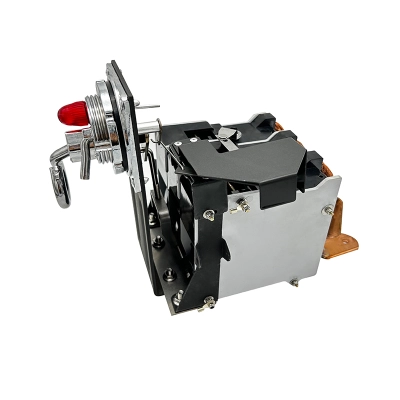

Vista trasera de base del interruptor automático trifásico ThaiStyle 210A 150KVA

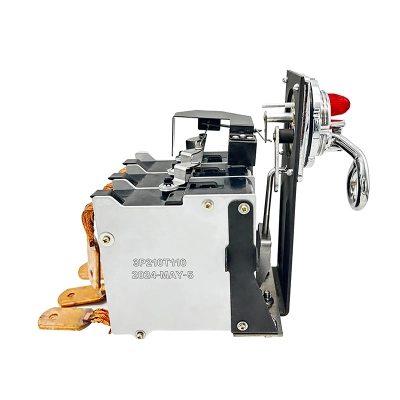

Vista del panel frontal del interruptor automático trifásico ThaiStyle 210A 150KVA

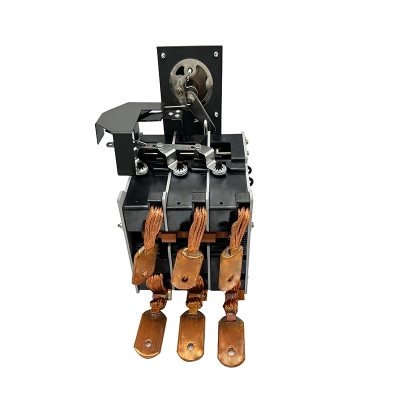

Vista lateral del interruptor automático trifásico ThaiStyle 210A 150KVA

Solicitar presupuesto

Baja pérdida, alta capacidad de interrupción

Reiniciando mecanismos y control de emergencia, fácil para Malntalnance

Certificación completa

Especificaciones

Modelo	3P210T110
Corriente nominal	210A
Para Transformer	150KVA/150KVA
Voltaje nominal	400V/420V
Temperatura de disparo.	110°C, 120°C, 130°C
Fase	3º piso
Diámetro del orificio de montaje	57,4 mm

Normas Dimensión del producto Vídeo y fotos Preguntas frecuentes

Normas

❖ Normas de referencia:

ANSI C 57.109-2018 (Revisión de lEEE Std c57.109-1993) Guía lEEE para transformadores inmersos en líquido por duración de corriente de fallo
Norma lEEE C37.91-2008, Guía lEEE para la protección de transformadores de potencia.
Norma IEEE C57.91-2011/IEEE C57.12.00-2015 /IEEE C57.12.90-2015
IEEE C37.13-2015 /IEEE C37.50-2018
IEC60947-2:2016 AMD1:2019 Parte 2: Interruptores automáticos.
PLN D30.002-2008 (Indonesia) Especificaciones para transformadores CSP
Estándar lEEE C37.41 y C37.42 (fusible HV)

🔴También tenemos una versión tailandesa de este producto con el mango a la derecha. Por favor, contáctanos para más información.[📪nancywang@ketranele.com].

❶ Especificaciones y Hoja de Datos

Son interruptores automáticos trifásicos, usados para transformadores trifásicos. Los interruptores automáticos se instalan en el bobinado secundario del transformador y se utilizan para protección contra sobrecarga y cortocircuitos.

Modelo	Actualidad (A)	Calificación (KVA)	Voltaje (V)	Luz de señalización	Interruptor de emergencia (sobrecarga)	Protección magnética	Resistencia (Ω) a 25°C 2 polos	Pérdida (W) a 85°C 2 polos
3P63TXXX	63	45	400	Sí	Sí	No	3150	15.2
3P63TXXX	63	50	420	Sí	Sí	No	3150	15.2
3P105TXXX	105	75	400	Sí	Sí	No	1350	18
3P105TXXX	105	75	420	Sí	Sí	No	1350	18
3P157TXXX	157	100	400	Sí	Sí	Sí	1200	36
3P157TXXX	157	112.5	420	Sí	Sí	Sí	1200	36
3P210TXXX	210	150	400	Sí	Sí	Sí	1140	63
3P210TXXX	210	150	420	Sí	Sí	Sí	1140	63
3P313TXXX	313	200	400	Sí	Sí	Sí	750	90
3P313TXXX	313	225	420	Sí	Sí	Sí	750	90
3P420TXXX	420	300	400	Sí	Sí	Sí	680	148
3P420TXXX	420	300	420	Sí	Sí	Sí	680	148
3P433TXXX	433	300	400	Sí	Sí	Sí	680	157
3P433TXXX	433	300	420	Sí	Sí	Sí	680	157

Nota:

3P42TXX, "3P" significa 3 polos, "42" es corriente, "TXXX" significa temperatura de disparo, por ejemplo "T120" significa que la temperatura de disparo es de 120°C, la temperatura puede ajustarse de 90 a 130 grados, con tolerancia /-10%.
Y hay un 10% de tolerancia a resistencia y pérdidas, tolerancia a emerencia: /-10%.

❷ Especificación eléctrica para todos los interruptores automáticos tipo aceite CSP

Voltaje máximo	Prueba de frecuencia de potencia (un minuto) 50/60HZ	Prueba de impulso de rayo	Resistencia al aislamiento (5000V)	Capacidad normal de interrupción
600V	≥10KV	30KV	≥5000MΩ	11KA~20KA

❸ Capacidad de Interrupción

Modelo	Actualidad (A)	Capacidad de Interrupción (KA)
3P42TXXX	42	4
3P42TXXX	42	4
3P63TXXX	63	4
3P105TXXX	105	7
3P157TXXX	157	11
3P157TXXX	157	11
3P210TXXX	210	11
3P210TXXX	210	11
3P313TXXX	313	20
3P420TXXX	420	20

❹ Temperatura de disparo y aumento de temperatura bimetálica hacia el aceite

(Temperatura de disparo = Temperatura de disparo bimetal)

No.	Identificación bimetálica	Actualidad (I: A)	Factor de respuesta bimetálico en ampere (J: °C/A²)	Aumento de temperatura bimetálico al aceite (ΔT: °C)	Temperatura del aceite (a: °C)	Temperatura bimetálica (T: °C)
01	21	21	0.0125000	5.5	A	5.5 A
02	42	42	0.0040000	7.1	A	7.1 A
03	63	63	0.0019904	7.9	A	7.9 A
04	105	105	0.0008114	9.5	A	9.5 A
05	157	157	0.0002000	4.9	A	4.9 Hasta
06	210	210	0.0001120	4.9	A	4.9 Hasta
07	313	313	0.0000610	6.0	A	6.0 A
08	420	420	0.0000720	12.5	A	12.5 A
09	433	433	0.0000720	13.5	A	13.5 To

T: Temperatura bimetálica (°C)
ΔT: Aumento de temperatura bimetálico a aceite (°C)
A:temperatura del aceite (°C)
I: El flujo de corriente a través del bimetal se desconecta en (A)
J:Factor de respuesta de amperios bimetálicos en (J:°C /A²)
ΔT=I²*J
T= ΔT To
Nota: Cuando la temperatura del bimetal alcanza la temperatura de disparo del interruptor, el interruptor se dispara.

Dimensión del producto

Resumen de las Dimensiones Clave

Los siguientes dibujos muestran solo dimensiones parciales del producto.
Para obtener el conjunto completo de planos de ingeniería o especificaciones completas, por favor contáctanos en [📪nancywang@ketranele.com].

Calienta las puntas antes de usarlas

Gracias por utilizar nuestros interruptores automáticos tipo CSp; cuando recibas interruptores, por favor infórmate con los siguientes consejos:

❶ Si necesitas poner los interruptores automáticos en el horno seco para el proceso de secado, por favor asegúrate de quitar la cubierta de la lámpara; Bombilla de lámpara y anillo de sellado antes de meterlos en horno seco.

❷ Después de un proceso de secado prolongado, puede que algunos interruptores sean difíciles de abrir y cerrar, puedes simplemente poner un poco de aceite para transformadores en los interruptores y funcionará bien de nuevo.
Vídeo y fotos

Vídeo de instalación

Aplicación
Preguntas frecuentes

P1: ¿Qué es un interruptor automático CSP inmerso en aceite de tres fases?

R1: El interruptor automático CSP inmerso en aceite trifásico es un dispositivo de distribución de alta tensión con funcionalidad de Completamente Autoprotegido (CSP). Ampliamente utilizado en transformadores trifásicos montados en postes, transformadores trifásicos de tipo caja montados en pedestales o en almohadillas.

P2: ¿Cuál es la diferencia entre un interruptor automático CSP trifásico inmerso en aceite y un interruptor monofásico?

R2: La principal diferencia radica en el número de fases y escenarios de aplicación. Un interruptor automático trifásico puede controlar las tres fases simultáneamente, adecuado para sistemas eléctricos industriales y equipos de alta potencia, mientras que un interruptor monofásico se utiliza principalmente para distribución a pequeña escala o ramales rurales de la red. Los disyuntores CSP trifásicos ofrecen mejor sincronización y equilibrio de corriente.

P3: ¿Para qué escenarios de aplicación son adecuados los interruptores automáticos CSP?

R3:Los interruptores automáticos CSP se utilizan ampliamente para la protección de transformadores de distribución, mejoras de redes rurales, sistemas de suministro eléctrico industrial y minero, e integración de redes eólicas o solares. Su alta fiabilidad y características de protección automática las hacen ideales para entornos no tripulados o complejos.

P4: ¿Se puede personalizar el producto según las necesidades del cliente?

R4: Sí. La personalización está disponible según los requisitos del cliente en cuanto a voltaje nominal, corriente, tipo de instalación y esquema de control, incluyendo servicios OEM.
