Interruptor pequeño de 21 orificios [35mm]

Modelo: P2P21T110: 110°C; 120°C; 130°C; Hay mangos rectos y mangos curvados.

Interruptor automático monofásico monofásico de montaje de orificio de 57,4 mm usado para transformador monofásico de aceite de 5-100 KVA a 120/240 voltios

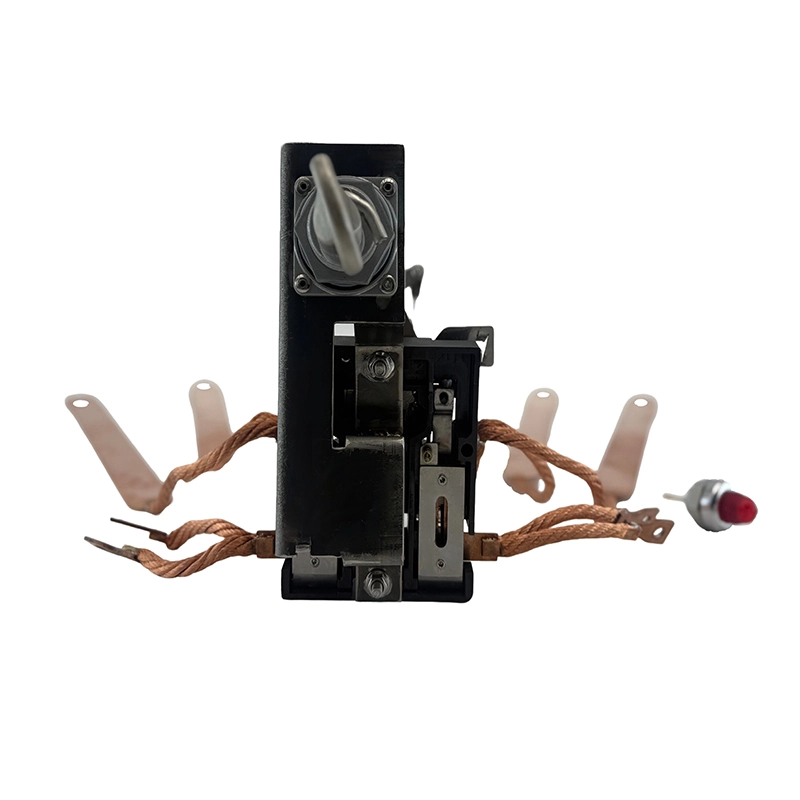

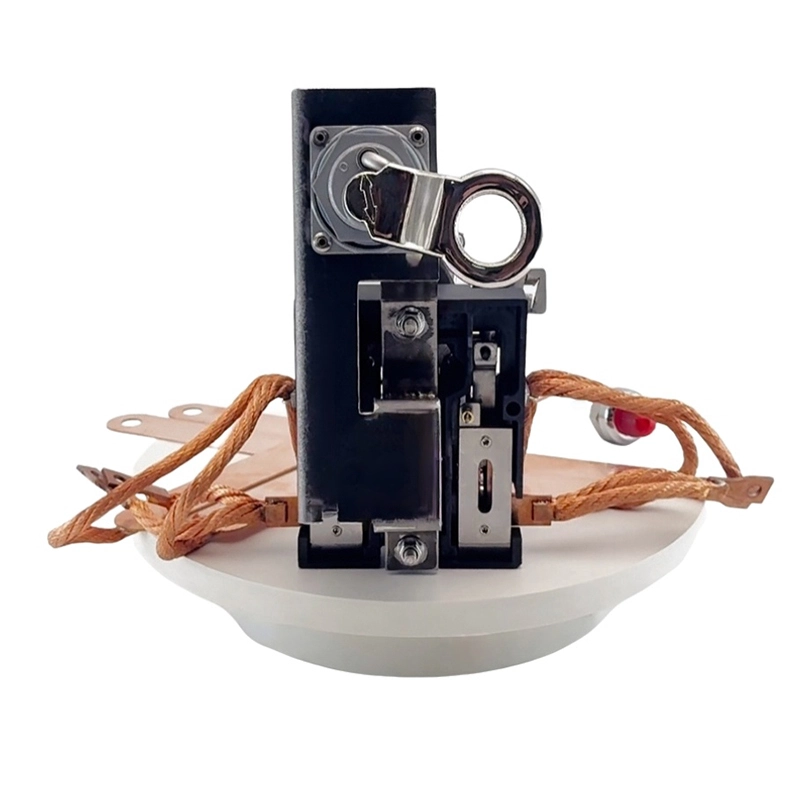

Interruptor automático de aceite monofásico 21A CSP 5KVA/10KVA vista frontal

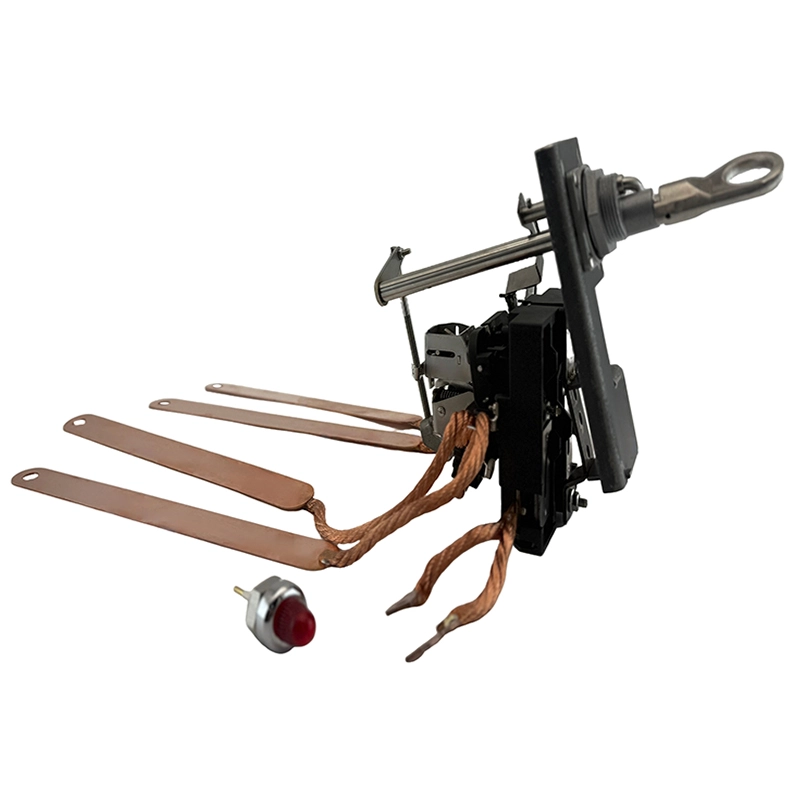

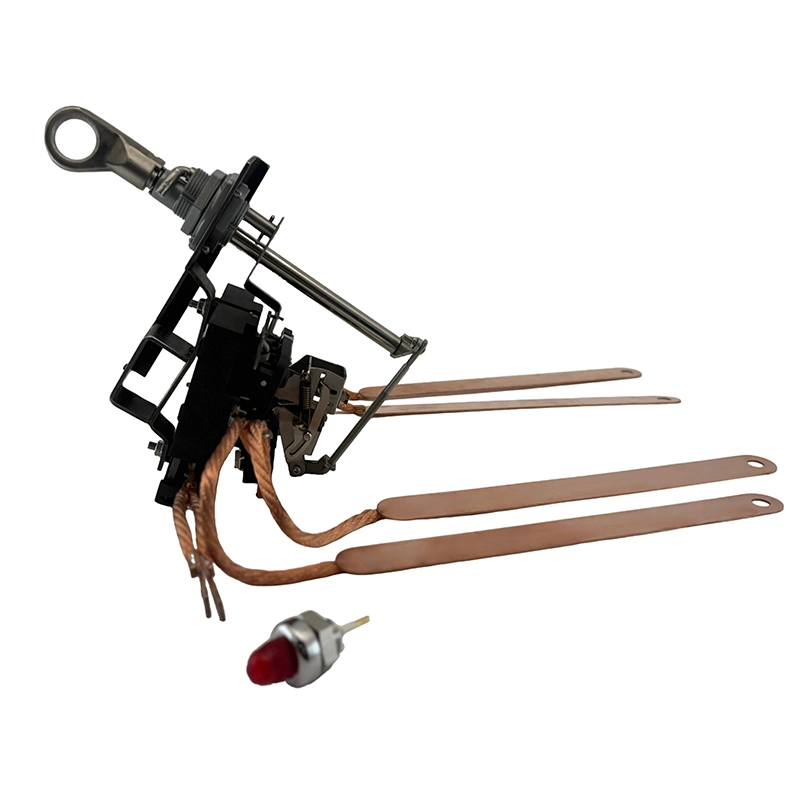

Interruptor automático de aceite monofásico 21A CSP 5KVA/10KVA detalle lateral

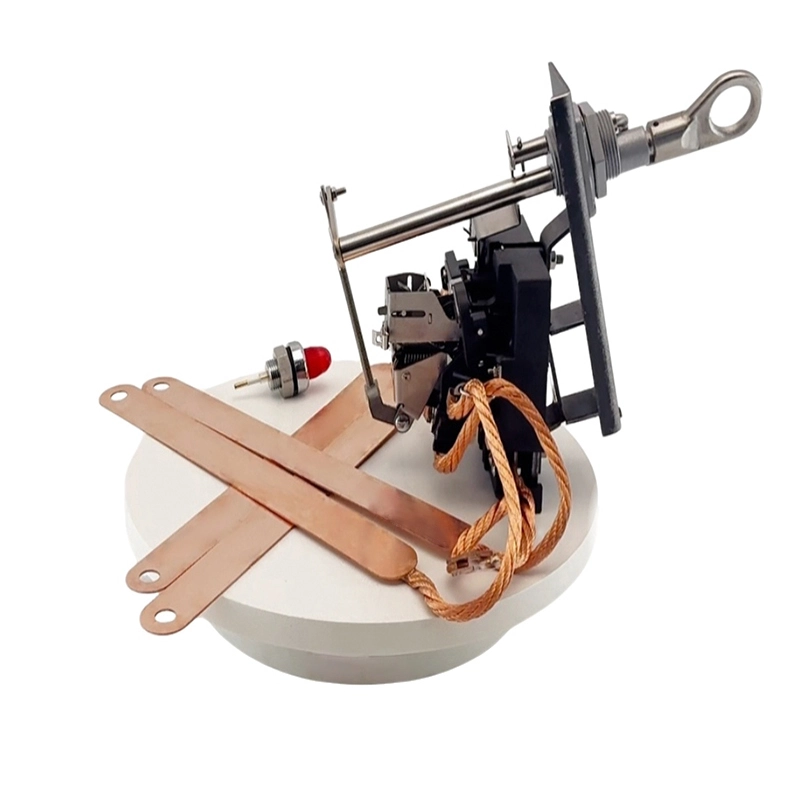

Distribución superior de disyuntor monofásico de aceite 21A CSP

Solicitar presupuesto

Baja pérdida, alta capacidad de interrupción

Reiniciando mecanismos y control de emergencia, fácil para Malntalnance

Certificación completa

Especificaciones

Modelo	P2P21T110
Corriente nominal	21A
Para Transformer	5KVA/10KVA
Voltaje nominal	240V/480V
Temperatura de disparo.	110°C, 120°C, 130°C
Fase	1F

Normas Dimensión del producto Vídeo y fotos Preguntas frecuentes

Normas

❖ Normas de referencia:

ANSI C 57.109-2018 (Revisión de lEEE Std c57.109-1993) Guía lEEE para transformadores inmersos en líquido por duración de corriente de fallo
Norma lEEE C37.91-2008, Guía lEEE para la protección de transformadores de potencia.
Norma IEEE C57.91-2011/IEEE C57.12.00-2015 /IEEE C57.12.90-2015
IEEE C37.13-2015 /IEEE C37.50-2018
IEC60947-2:2016 AMD1:2019 Parte 2: Interruptores automáticos.
PLN D30.002-2008 (Indonesia) Especificaciones para transformadores CSP
Estándar lEEE C37.41 y C37.42 (fusible HV)

🔴Nuestros productos vienen en dos estilos: mango recto y mango curvo. Por favor, contáctanos para más información.[📪nancywang@ketranele.com].

❶ Especificaciones y Hoja de Datos

Son interruptores automáticos trifásicos, usados para transformadores trifásicos. Los interruptores automáticos se instalan en el bobinado secundario del transformador y se utilizan para protección contra sobrecarga y cortocircuitos.

Modelo	Actualidad (A)	Calificación (KVA)	Voltaje (V)	Luz de señalización	Interruptor de emergencia (sobrecarga)	Protección magnética	Resistencia (Ω) a 25°C 2 polos	Pérdida (W) a 85°C 2 polos
P2P21TXXX	21	5	240	Sí	Sí	No	3800	2.1
P2P21TXXX	21	10	480	Sí	Sí	No	3800	2.1
P2P42TXXX	42	10	240	Sí	Sí	No	3200	7
P2P42TXXX	42	10	240	Sí	Sí	No	3200	7
P2P63TXXX	63	15	240	Sí	Sí	No	2100	10
P2P63TXXX	63	15	240	Sí	Sí	No	2100	10
P2P105TXXX	105	25	240	Sí	Sí	No	900	12
P2P105TXXX	105	50	480	Sí	Sí	No	900	12
P2P157TXXX	157	37.5	240	Sí	Sí	Sí	800	24
P2P157TXXX	157	75	480	Sí	Sí	Sí	800	24
P2P210TXXX	210	50	240	Sí	Sí	Sí	750	41
P2P210TXXX	210	100	480	Sí	Sí	Sí	750	41

Nota:

3P42TXX, "3P" significa 3 polos, "42" es corriente, "TXXX" significa temperatura de disparo, por ejemplo "T120" significa que la temperatura de disparo es de 120'°Cc, la temperatura puede ajustarse de 90 a 130 grados, con tolerancia /-10%.
Y hay un 10% de tolerancia a resistencia y pérdidas, tolerancia a emerencia: /-10%.

❷ Especificación eléctrica para todos los interruptores automáticos tipo aceite CSP

Voltaje máximo	Prueba de frecuencia de potencia (un minuto) 50/60HZ	Prueba de impulso de rayo	Resistencia al aislamiento (5000V)	Capacidad normal de interrupción
600V	≥10KV	30KV	≥5000MΩ	11KA~20KA

❸ Capacidad de Interrupción

Modelo	Actualidad (A)	Capacidad de Interrupción (KA)
P2P42TXXX	42	4
P2P42TXXX	42	4
P2P63TXXX	63	4
P2P105TXXX	105	7
P2P157TXXX	157	11
P2P157TXXX	157	11
P2P210TXXX	210	11
P2P210TXXX	210	11

❹ Temperatura de disparo y aumento de temperatura bimetálica hacia el aceite

(Temperatura de disparo = Temperatura de disparo bimetal)

No.	Identificación bimetálica	Actualidad (I: A)	Factor de respuesta bimetálico en ampere (J: °C/A²)	Aumento de temperatura bimetálico al aceite (ΔT: °C)	Temperatura del aceite (a: °C)	Temperatura bimetálica (T: °C)
01	21	21	0.0125000	5.5	A	5.5 A
02	42	42	0.0040000	7.1	A	7.1 A
03	63	63	0.0019904	7.9	A	7.9 A
04	105	105	0.0008114	9.5	A	9.5 A
05	157	157	0.0002000	4.9	A	4.9 Hasta
06	210	210	0.0001120	4.9	A	4.9 Hasta

T: Temperatura bimetálica (°C)
ΔT: Aumento de temperatura bimetálico a aceite (°C)
A:temperatura del aceite (°C)
I: El flujo de corriente a través del bimetal se desconecta en (A)
J:Factor de respuesta de amperios bimetálicos en (J:°C /A²)
ΔT=I²*J
T= ΔT To
Nota: Cuando la temperatura del bimetal alcanza la temperatura de disparo del interruptor, el interruptor se dispara.

Dimensión del producto

Resumen de las Dimensiones Clave

Los siguientes dibujos muestran solo dimensiones parciales del producto.
Para obtener el conjunto completo de planos de ingeniería o especificaciones completas, por favor contáctanos en [📪nancywang@ketranele.com].
Vídeo y fotos

Vídeo de instalación

Vídeo de instalación del mango curvo

Vídeo sobre instalación de mango recto

Aplicación
Preguntas frecuentes

P1: ¿Cómo funciona un interruptor automático CSP?

R1:Función de protección contra sobrecorriente: Cuando la corriente supera la capacidad nominal, el mecanismo de disparo térmico-magnético detecta sobrecargas o cortocircuitos. Desconecta automáticamente el circuito, evitando el sobrecalentamiento del conductor o fallos del equipo.

P2: ¿Cuáles son las ventajas de los interruptores automáticos inmersos en aceite en comparación con los de vacío?

R2: Los interruptores automáticos inmersos en aceite proporcionan mejor refrigeración, aislamiento y resistencia a entornos exteriores, lo que los hace ideales para lugares remotos o hostiles. Se prefieren los tipos de vacío para aplicaciones de conmutación en interiores o de alta frecuencia.

P3: ¿Cuál es el ciclo de mantenimiento de un interruptor CSP con inmersión en aceite?

R3:Se recomienda la toma rutinaria de muestras de aceite y la inspección mecánica cada 3–5 años; En operación normal, los requisitos de mantenimiento son mínimos.

P4: ¿Cuál es el tiempo típico de entrega de los pedidos?

R4: Los modelos estándar están disponibles en stock; Los pedidos personalizados suelen requerir entre 3 y 4 semanas.
